Connecteurs et câbles ruban de CONNFLY
Connecteurs et câbles ruban de CONNFLYDate de publication: 03-03-2022 🕒 8 min de lecture
CONNFLY est un producteur de connecteurs de haute qualité destinés à être utilisés à l'intérieur d'appareils électroniques – à partir des produits de consommation à l'instrumentation industrielle. L'offre de la marque comprend à la fois des connecteurs de signal typiques utilisés pour connecter des modules (par exemple, le panneau à la carte mère du pilote) et des connecteurs industriels spécialisés dédiés à l'alimentation et à la communication dans l'automatisation. Le catalogue TME comprend une large gamme de solutions proposées par CONNFLY – ci-dessous, nous nous concentrons uniquement sur des groupes de produits sélectionnés : les connecteurs industriels étanches DS1110, les connecteurs de signaux PCB et les câbles ruban avec les connecteurs IDC (ou les connecteurs dédiés à ces connecteurs). Nous invitons tous les producteurs d'équipements électroniques/électrotechniques, ainsi que les techniciens de service et de maintenance intéressés par des connecteurs durables avec un rapport qualité/prix attractif à consulter l'offre complète du fabricant.
Connecteurs industriels
Les connecteurs ronds de la série DS1110 sont adaptés pour effectuer des connexions d'alimentation et de signal dans des conditions environnementales difficiles. Ils ont été entièrement protégés contre la poussière et l'humidité, et atteignent la classe de protection IP67. Les prises et les fiches sont disponibles en deux variantes : sur câble ou sur panneau. Dans les deux cas le corps dispose d'un presse-étoupe intégré protégeant l'intérieur du composant contre la pénétration de contaminants. Les connecteurs sont poussés ensemble et fixés avec un écrou de serrage avec des connecteurs mâles. Les prises femelles sont équipées de bouchons afin que les contacts restent protégés lorsqu'ils sont déconnectés. Les corps et les bouchons sont équipés de joints de protection. La connexion électrique avec les fils se fait en soudant les fils aux bornes des contacts. Les connecteurs DS1110 ont de 2 à 12 contacts de sorte qu’il est possible de les utiliser dans de nombreuses applications, non seulement dans les systèmes d'alimentation, mais aussi de contrôle et de signalisation. Ils ont de bons paramètres électriques : tension nominale 500V et courant nominal 3A ou 5A (selon le modèle). Les produits sont disponibles sous forme d'ensembles prise \ + fiche. Vous trouverez dans la suite un tableau comparant tous les articles de la série.

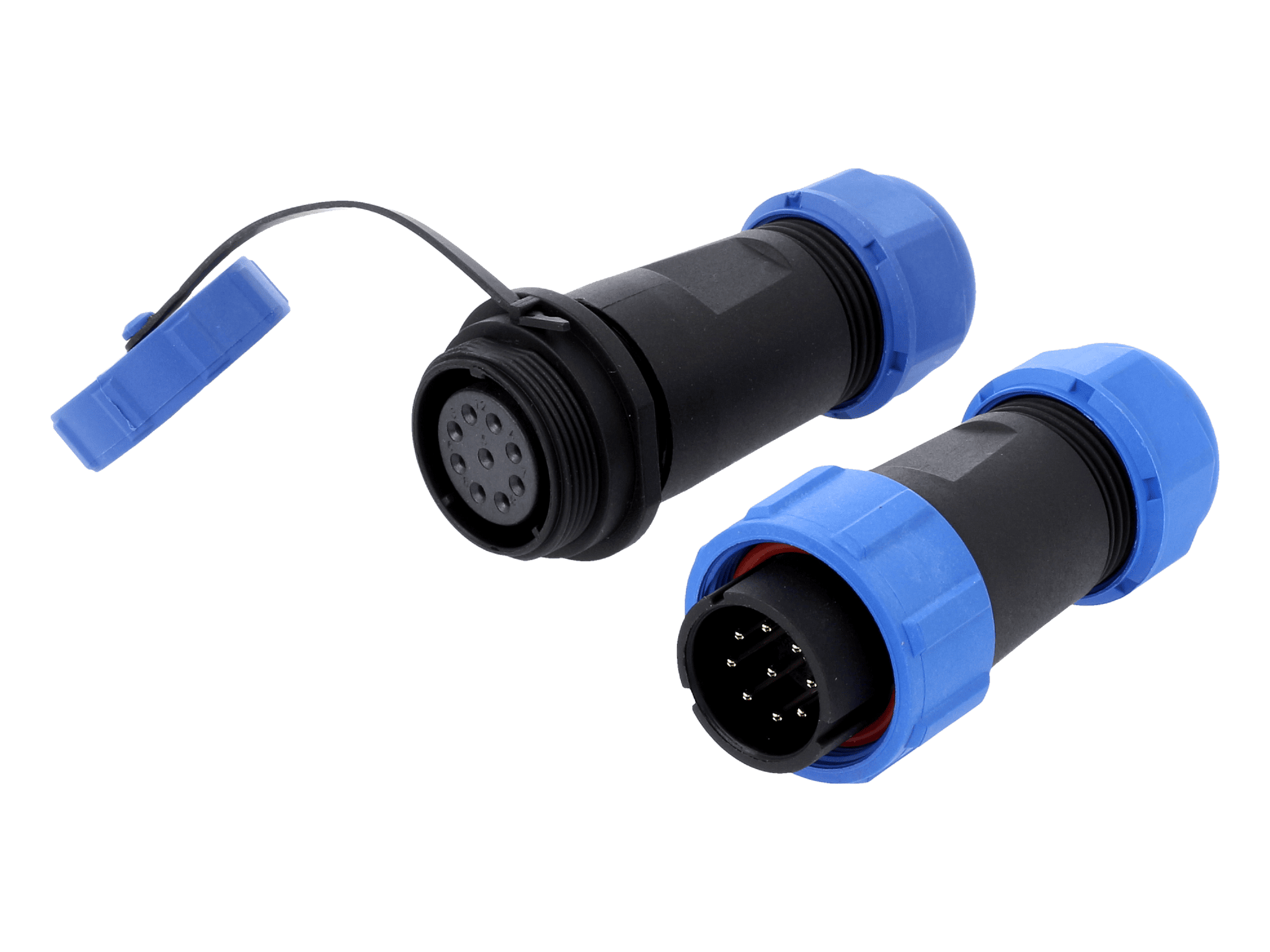

Les connecteurs DS1110 atteignent la classe d'étanchéité IP67 et ont des presse-étoupes intégrés.
Connecteurs industriels DS1110
| Référence | Nombre de broches | Courant nominal | Montage |
|---|---|---|---|
| DS1110-27-2BU8 | 2 | 3A | sur fil |
| DS1110-27-3BU8 | 3 | 3A | sur fil |
| DS1110-27-4BU8 | 4 | 3A | sur fil |
| DS1110-27-5BU8 | 5 | 3A | sur fil |
| DS1110-27-7BU8 | 7 | 3A | sur fil |
| DS1110-27-9BU8 | 9 | 3A | sur fil |
| DS1110-27-12BU8 | 12 | 3A | sur fil |
| DS1110-26-02BU8A | 2 | 3A | sur panneau |
| DS1110-25-02BU8 | 2 | 3A | sur panneau |
| DS1110-24-02BU8 | 2 | 5A | sur panneau |
| DS1110-24-03BU8 | 3 | 5A | sur panneau |
| DS1110-25-03BU8 | 3 | 3A | sur panneau |
| DS1110-26-03BU8A | 3 | 3A | sur panneau |
| DS1110-26-04BU8A | 4 | 3A | sur panneau |
| DS1110-25-04BU8 | 4 | 3A | sur panneau |
| DS1110-24-04BU8 | 4 | 5A | sur panneau |
Connecteurs de signal

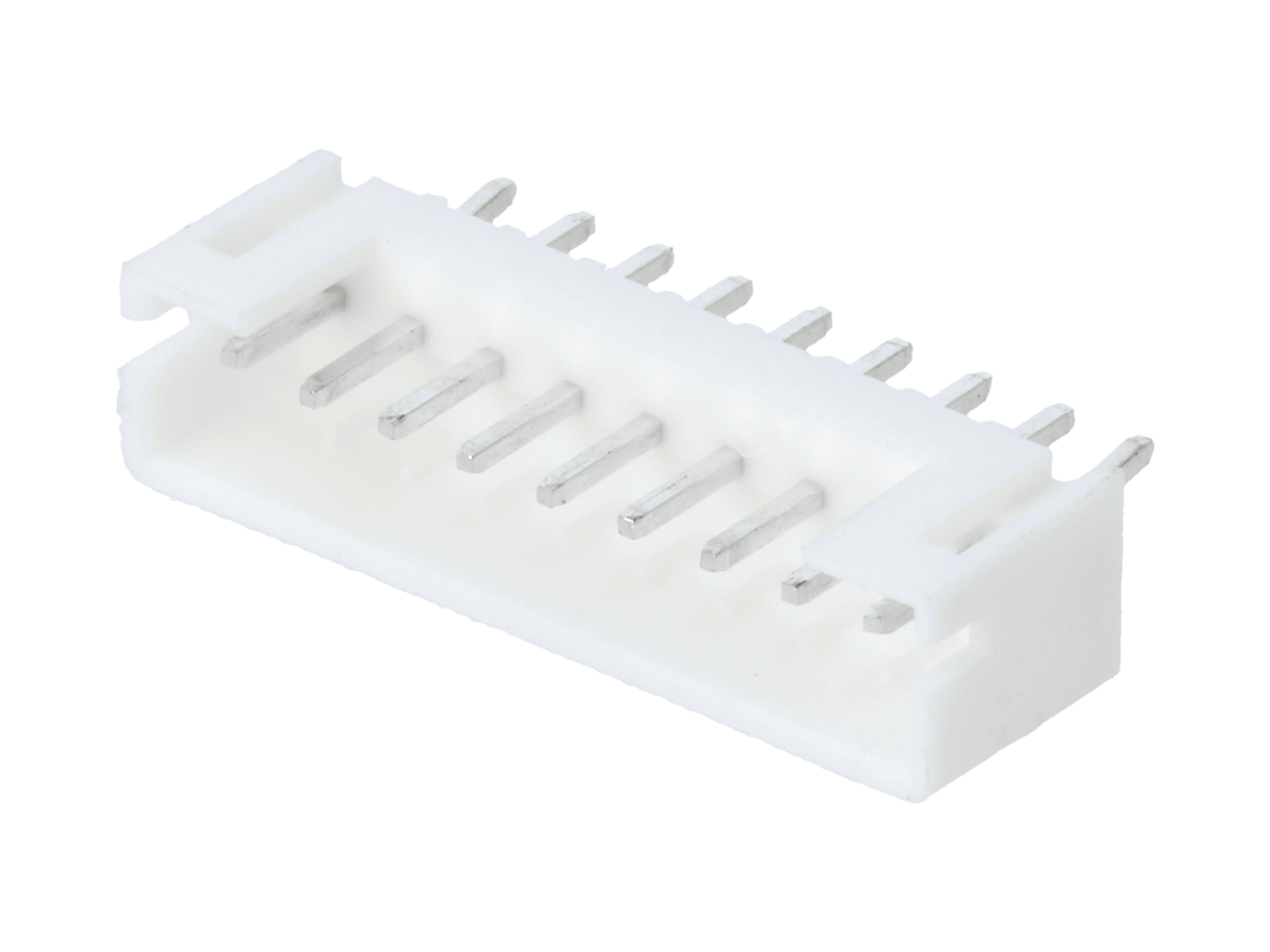

Prise angulaire pour montage THT, chaque contact a une intensité de 2A.
Les connecteurs de signal pour un pas de 2 mm sont l'une des méthodes les plus populaires de connexions entre les modules à l'intérieur des appareils électroniques. Ils sont souvent utilisés pour connecter des circuits PCB, connecter des composants périphériques (par exemple, des haut-parleurs dans des appareils RTV), ainsi que des panneaux de commande. Dans le cas des connecteurs I-DS1066 de CONNFLY, ce type de connecteur se caractérise par une tension nominale relativement élevée (100V) et une tolérance de courant jusqu'à 2A. Le catalogue TME propose à la fois des prises et des fiches ainsi que leur élément nécessaire : des contacts étamés sertis sur le câble. Les connecteurs fonctionnent avec des conducteurs d'une section de 0,05mm2 à 0,22mm2 ( (soit 30 ... 24 selon AWG ). Les deux modèles sont disponibles pour une connexion de 2 à 10 lignes (simple rangée). Les embases sont conçues pour un assemblage traversant (THT) et sont disponibles en version droite et angulaire (bornes parallèles vers PCB). Les avantages des connecteurs 2 mm de CONNFLY incluent leur large tolérance thermique – ils peuvent fonctionner à des températures de -25°C à 85°C.
Câbles ruban
Les câbles ruban sont utilisés pour les connexions nécessitant plusieurs lignes de signal, par exemple dans des circuits avec communication parallèle ou pour contrôler des périphériques complexes tels que des écrans. Ils sont fabriqués pour être une installation lors du montage de connecteurs IDC dédiés. De cette manière des connexions internes sont établies : permanentes et temporaires (les connecteurs sont utilisés, entre autres, par les programmeurs ISP ou les bus de diagnostic). Le grand avantage de cette solution est sa polyvalence et son prix relativement bas. Le câble ruban avec une fiche IDC est compatible non seulement avec les prises dédiées, mais également avec les connecteurs à broches, donc il appartient à des solutions les plus faciles à mettre en œuvre.

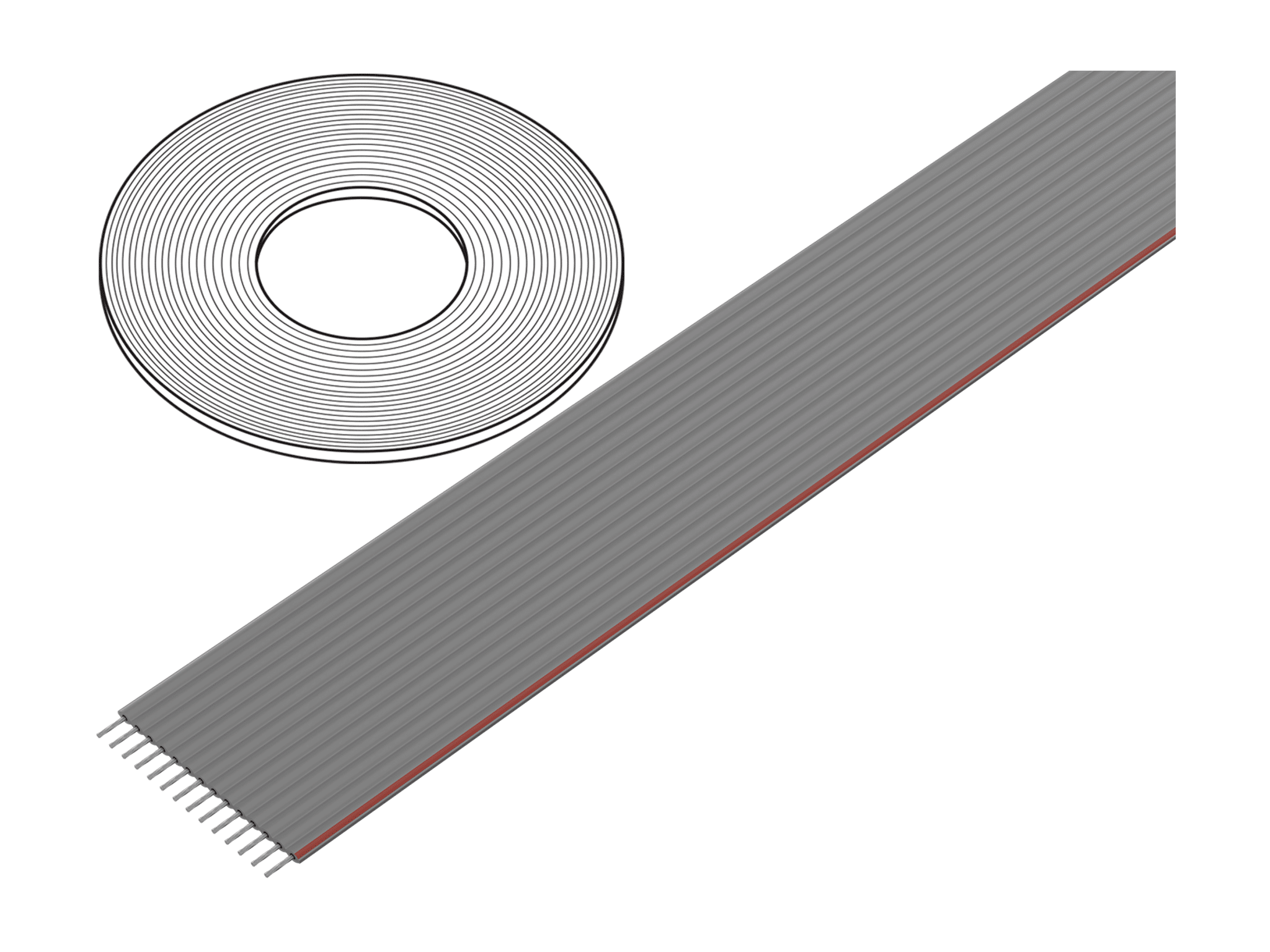

Câbles ruban CONNFLY sont fournis en rouleau de 250 pieds (~76m).
Dans les appareils multimodules, les connexions réalisées au moyen de câbles ruban nécessitent l'utilisation de câbles d'une certaine longueur. Par conséquent, ils sont le plus souvent préparés dans le cadre du processus de production, selon les spécifications d'un projet donné. Avec cette demande à l'esprit, CONNFLY a préparé la série DS1057. Ceux-ci comprennent des rubans non blindés qui relient de 8 à 64 brins avec une structure de brins (cuivre étamé avec une section de 28 selon AWG). Les produits sont fabriqués en garantissant le pas le plus populaire (1,27 mm) et adaptés à une tension nominale 300V. Leur gaine intérieure est constituée d'un revêtement PVC gris, résistant à des températures allant de -20°C à 80°C. Tous les câbles ruban présentés sont disponibles en rouleaux de 250 pieds, soit 76 m.

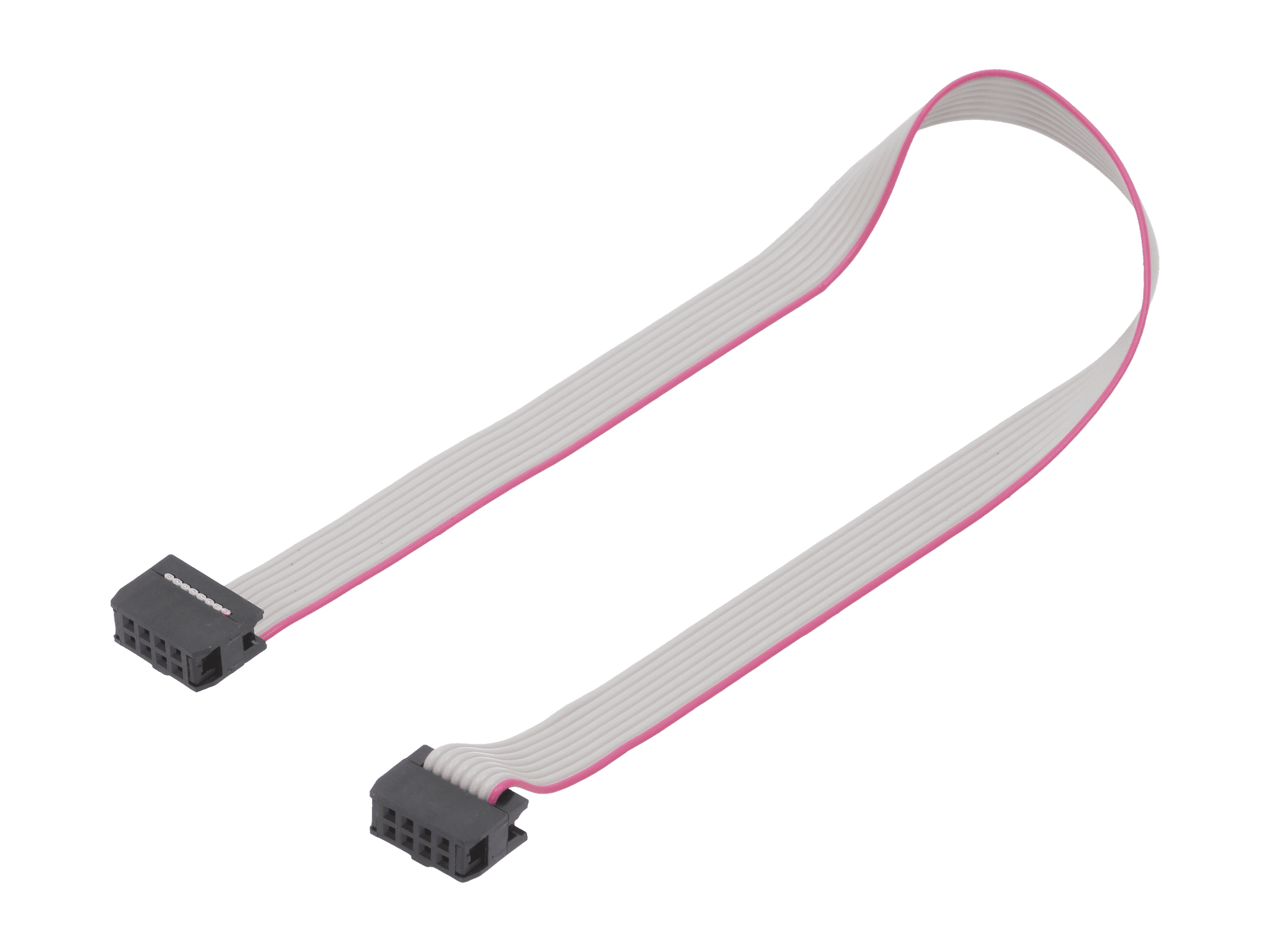

Câbles ruban avec les connecteurs IDC
Les connecteurs montés en usine sont plus durables.
Le catalogue de TME comprend également des câbles plats avec des connecteurs IDC installés en usine (série DS1052). De tels articles peuvent répondre aux besoins de certains processus de production ainsi qu'ils peuvent être utilisés dans les services, lors de la maintenance et comme les pièces de rechange. Les fiches IDC installées en usine se caractérisent par une précision d'installation et un bon serrage grâce auxquels les articles de la série DS1052 constituent un choix plus fiable (qui est moins problématique) que les câbles fabriqués manuellement. Les câbles ruban IDC CONNFLY sont disponibles en plusieurs variantes avec le nombre de fils de 6 à 50, en longueurs : 150mm, 300mm et 600mm. Le pas des connecteurs à double rangée (femelles) est de 2,54mm. Selon les besoins, les clients peuvent choisir entre des connecteurs équipés d'un serre-câble (résistance mécanique accrue) et sans (profil plus bas).
