Convertisseurs et alimentations TDK-LambdaDate de publication: 10-04-2023 🕒 5 min de lecture
De nombreux appareils présents dans les systèmes industriels, les installations d’automatisation des bâtiments (et même dans les ménages) nécessitent une alimentation en courant continu. La connexion de plusieurs alimentations aux circuits AC n’est pas une solution optimale. Pour ces raisons nombreux fabricants proposent des convertisseurs AC/DC dédiés à l’installation dans les boîtes à fusibles et les tableaux électriques, permettant de construire le circuit DC principal et d’y connecter un certain nombre de récepteurs. L’une des meilleures solutions de cette catégorie se trouve dans la célèbre marque japonaise TDK-Lambda.
Les articles présentés ci-dessous appartiennent à deux groupes. Ce sont tout d’abord des alimentations AC/DC d’installation à puissance relativement élevée, ainsi qu’une large gamme de tensions d’entrée (AC secteur), produisant des tensions DC standards (12 V, 24 V, etc.). Ils sont adaptés pour un montage sur un rail DIN et une connexion facile à une installation typique. Le deuxième groupe comprend des convertisseurs DC/DC miniatures grâce auxquels la puissance provenant du circuit DC principal peut être adaptée aux besoins des composants électroniques dans les contrôleurs, les panneaux de contrôle, les dispositifs de communication, etc. La plupart des articles présentés sont disponibles directement dans les entrepôts TME. Nous recommandons cette offre principalement aux services de maintenance, aux installateurs, aux électriciens, ainsi qu’aux fabricants d’appareils électroniques.
Convertisseurs et alimentations TDK-Lambda »
Convertisseurs CCG de la puissance 1,5 W et 3 W

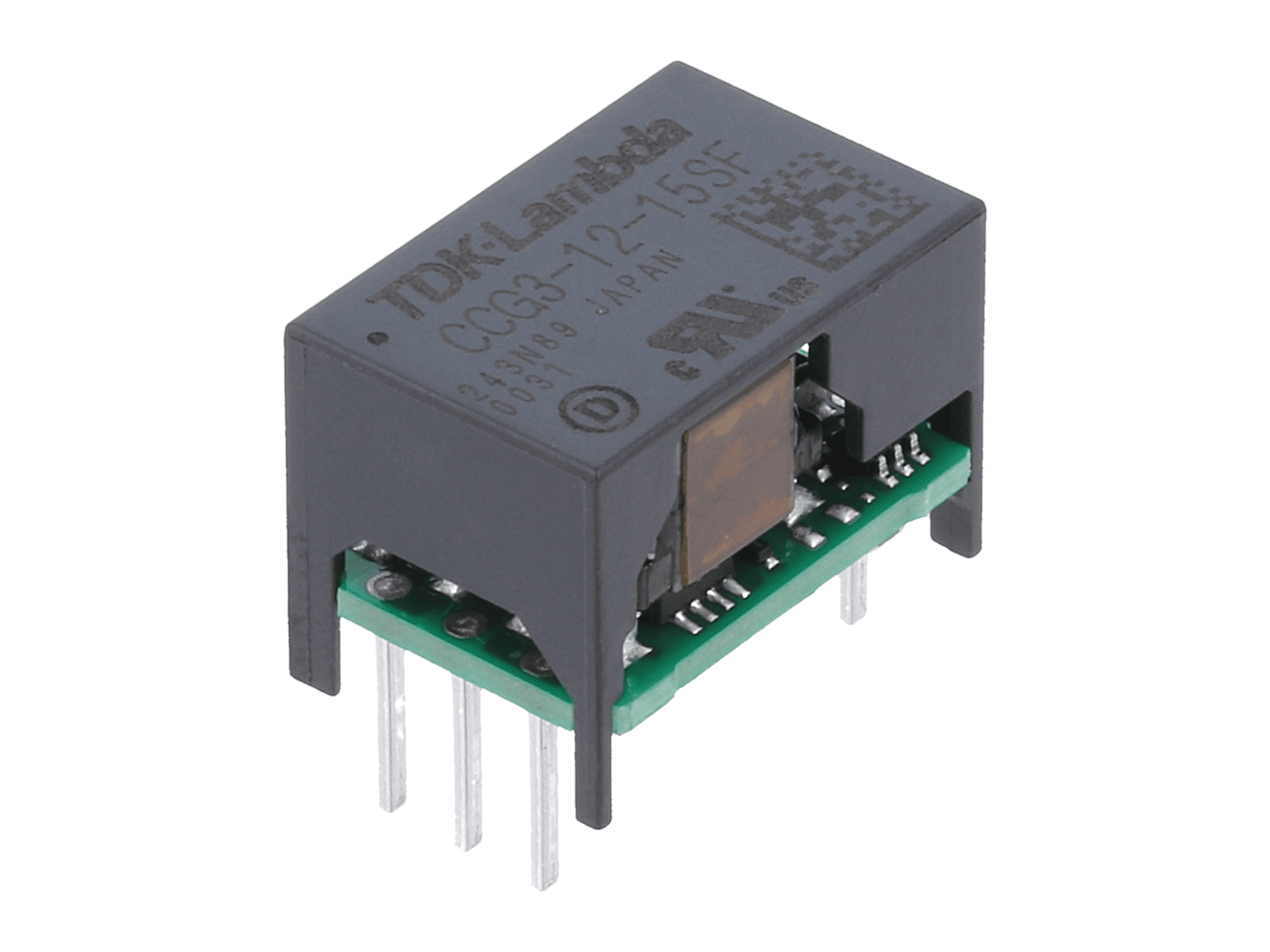

Les convertisseurs DC/DC miniatures des séries CCG1R5 et CCG3 s’intègrent dans une zone de base de 15,7 mm sur 10,4 mm (à une hauteur de 11,5 mm au-dessus de la surface du circuit imprimé). Ils ont des fils pour l’assemblage traversant (THT) et des corps les protégeant contre les dommages mécaniques ainsi que la pénétration de particules pouvant provoquer un court-circuit (le circuit du composant a été mis en œuvre sur une plaque stratifiée double face densément remplie). Selon la série les convertisseurs atteignent des puissances jusqu’à 1,5 W ou 3 W (information contenue dans la référence : xxx1R5 ou xxx3). Ils peuvent avoir une ou deux sorties. Ces premiers modèlespermettent de régler la valeur de VOUT (-5…10%) à l’aide d’une broche dédiée. Les autres servent à produire une tension symétrique (-12 V ou -15 V DC) jusqu’à 250 mA (selon le modèle).
[[Les convertisseurs CCG répondent parfaitement aux besoins des appareils compacts.]
De plus, les convertisseurs se caractérisent par une large gamme de paramètres d’alimentation : de 4,5 ... 18 V à 18 ... 76 V DC. Ces caractéristiques électriques permettent à la série CCG de fonctionner dans de nombreux types de circuits : les contrôleurs de capteurs, les systèmes de microcontrôleurs, les circuits de préamplificateur et d’oscillateur ainsi que des applications connexes dans les domaines de radiocommunication et d’équipements de mesure.
Alimentations de la série DRL
[[Les trous situés en haut et en bas du corps assurent un refroidissement efficace.]
Les alimentations DRL sont des dispositifs AC/DC à profil bas conçus pour être montés sur un rail DIN. Elles sont utilisées avant tout dans les installations industrielles et l’automatisation des bâtiments, elles peuvent également être utilisées dans les installations Smart Home et autres systèmes nécessitant une alimentation 12 V ou 24 V DC. Elles sont équipées d’éléments typiques : les connexions sous forme de borniers, un indicateur LED sur le panneau avant indiquant la présence de la tension de sortie et (dans le cas de modèles sélectionnés) un trou pour régler les paramètres de sortie (12…15 V ou 24…28 V DC). Les broches des alimentations se caractérisent par la sécurité de classe II (selon la norme NEC National Electrical Code).
L’offre de TME comprend des produits de puissances 10 W, 30 W, 60 W et 100 W qui répondront aux besoins de nombreuses applications. Les articles sont adaptés à l’alimentation électrique quelle que soit la norme en vigueur dans un pays donné, ils acceptent des tensions de 85 V à 264 V AC (ils ne nécessitent pas de raccordement au circuit de protection – « mise à la terre »). Une caractéristique importante des produits est leur tolérance à une large gamme de températures ambiantes (de -40°C à 85°C) et d’humidité de l’air (jusqu’à 95%).
Alimentations de la série DRB

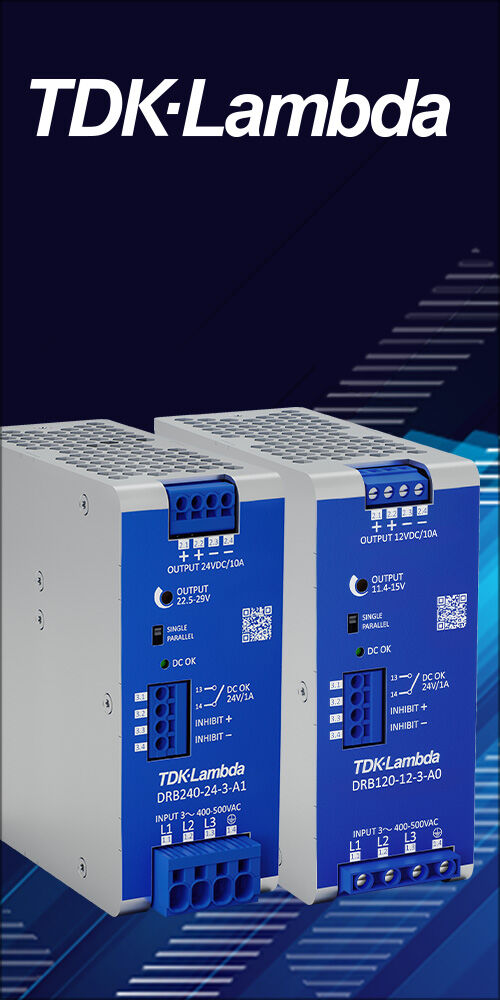

Lorsque vous recherchez des alimentations AC/DC avec la gamme la plus large, il convient de souligner les caractéristiques impressionnantes des produits de la série DRB. Elles ont été conçues pour une alimentation monophasée ou triphasée (selon le modèle) dans la plage de 85…264 V AC à 350…575 V AC à une fréquence (53…63 Hz). Elles produisent les tensions 5 V, 12 V, 24 V ou 48 V DC.
Les alimentations DRB peuvent fonctionner avec de grosses charges capacitives, elles sont adaptées aux courants d’appel augmentés (120% à 2 s). De plus, elles disposent d’un mode de fonctionnement parallèle (qui est activé par un interrupteur sur le panneau avant), dans lequel ils peuvent fournir de l’énergie avec plusieurs puissances (après avoir connecté plusieurs unités). Les produits ont également de faibles pertes en veille (stand-by) ce qui les rend adaptés aux installations basées sur des sources d’énergie renouvelables.
En outre, il convient de mentionner que les alimentations sont équipées d’un certain nombre de protections, par exemple de limiteur de tension de sortie intelligent (minimisant le risque d’endommagement des récepteurs sensibles) ou de protection contre les courts-circuits. Les produits DRB possèdent de nombreuses certifications et sont conformes à de nombreuses normes applicables en Amérique du Nord, en Europe et en Grande-Bretagne (IEN61010, E356563, UL62368, UK CA, EAC). Toutes ces caractéristiques permettent à l’offre TDK-Lambda de répondre aux exigences des alimentations fonctionnant dans les systèmes d’automatisation industrielle, la production de semi-conducteurs, la communication, l’énergie verte, etc.
