Construction d'armoires de commande avec des solutions Omron
Construction d'armoires de commande avec des solutions OmronDate de publication: 06-07-2026 🕒 15 min de lecture
Une production et une distribution efficaces reposent sur l'automatisation de divers processus – et le cœur de chaque système d'automatisation est constitué par les armoires de commande. Les solutions modernes d'Omron permettent de concevoir des points de contrôle ergonomiques et compacts qui optimisent le fonctionnement de l'ensemble des installations.
La modernisation des solutions de commande conduit à une optimisation perceptible sur l'ensemble du parc machine. Les solutions modernes améliorent non seulement le fonctionnement des équipements, mais renforcent également leur sécurité, leur ergonomie ainsi que leur confort d'utilisation. Les solutions décrites ci-dessous Omron ont également été standardisées en termes de dimensions, minimisant l'espace inutilisé et améliorant la dissipation thermique par convection dans les armoires. Nous vous invitons à découvrir la gamme des solutions Omron dans cet article ainsi que dans notre catalogue, où tous les composants sont détaillés pour faciliter le choix des éléments appropriés.
Éléments pour armoires de commande Omron
Dans cet article, nous abordons les sujets suivants :
- Principes de conception « Value Design »
- Éléments de commande de base
- Éléments de protection pour l'automatisation industrielle
- Mise en marche et arrêt automatiques et manuels des entraînements
- Éléments avancés de contrôle des machines et des chaînes
- Alimentations conformes aux exigences des dispositifs IoT
- Description transversale du portefeuille d'interrupteurs Omron
Philosophie Omron
Le concept commun à tous les composants présentés d'Omron est la démarche Value Design, qui regroupe une série de principes de conception visant à améliorer l'ergonomie et faciliter les opérations.
- La réduction de la taille des équipements installés dans les armoires de commande permet une économie d'espace dédié aux systèmes de commande.
- Une efficacité énergétique accrue se traduit par une longévité prolongée des éléments ainsi qu'une meilleure dissipation thermique dans les armoires.
- Une grande importance est également accordée à la facilité de câblage, réduisant le temps d'installation, d'extension ou de future modernisation.
- Des armoires de commande plus compactes avec un accès simplifié aux câbles ainsi qu'aux panneaux regroupant tous les voyants, boutons et boutons rotatifs de réglage facilitent la maintenance et le service.
- Un autre point important est la réduction de l'impact sur la production de gaz à effet de serre, intégré dans les hypothèses du Value Design.
Relais et contacteurs
Dans sa volonté de transformer fondamentalement les systèmes de commande, Omron a développé principalement une large offre d’éléments de commande de base, c’est-à-dire les relais et contacteurs – voici un aperçu des séries principales de ces produits.
Relais interface G2RV
Les relais G2RV sont des éléments d'interface. Cette gamme comprend des socles avec emplacements ainsi que des inserts relais électromagnétiques. Un module individuel présente une largeur de seulement 6,2 mm. Les tensions de bobine sont de 11 à 24 V DC ou 230 V AC, avec une capacité de commutation atteignant 6 A pour des circuits sous tension jusqu’à 125 V DC et 440 V AC. Le montage se fait via des bornes à vis ou à ressort (selon le modèle). Grâce à l'utilisation de contacts en alliage argent-nickel, la durabilité atteint 500 000 cycles. Le temps de réponse du relais est de 20 ms.
Socle avec relais installé de largeur 6,2 mm.
Relais SSR série G3PJ
Le boîtier du relais G3PJ sert également de dissipateur thermique.
Les relais SSR, basés sur des semi-conducteurs, sont de plus en plus choisis pour les applications d'automatisme en raison de leur durabilité et rapidité de réponse. La série G3PJ correspond à des relais monophasés supportant des intensités de 15 A ou 25 A (24 à 480 V AC). Ils intègrent un contrôleur de commutation au zéro qui réduit les perturbations dans les circuits d'alimentation. Un dissipateur thermique intégré au boîtier améliore la dissipation de la chaleur dégagée aux jonctions des semi-conducteurs, permettant l’utilisation dans diverses conditions thermiques (de -30 °C à 80 °C).
Contacteurs série J7KC/J7KCA
Les contacteurs sont généralement utilisés là où sont nécessaires des commutations fréquentes de circuits fortement chargés. Omron propose les solutions des séries J7KC et J7KCA capables de gérer des courants jusqu’à 12 A, ce qui permet de commander des charges d'une puissance maximale de 2,2 kW ou 5,5 kW. Ils restent des composants compacts (largeur de 45 mm ou 90,5 mm), à 3 ou 4 pôles (dont avec inversion), en configurations NC+NO×3, NC×2+NO×2 ou NO×4. Certaines versions disposent d’un circuit d'atténuation des courants impulsionnels induits par la bobine.
Contacteurs supportant des charges jusqu'à 5,5 kW.
Relais temporisés

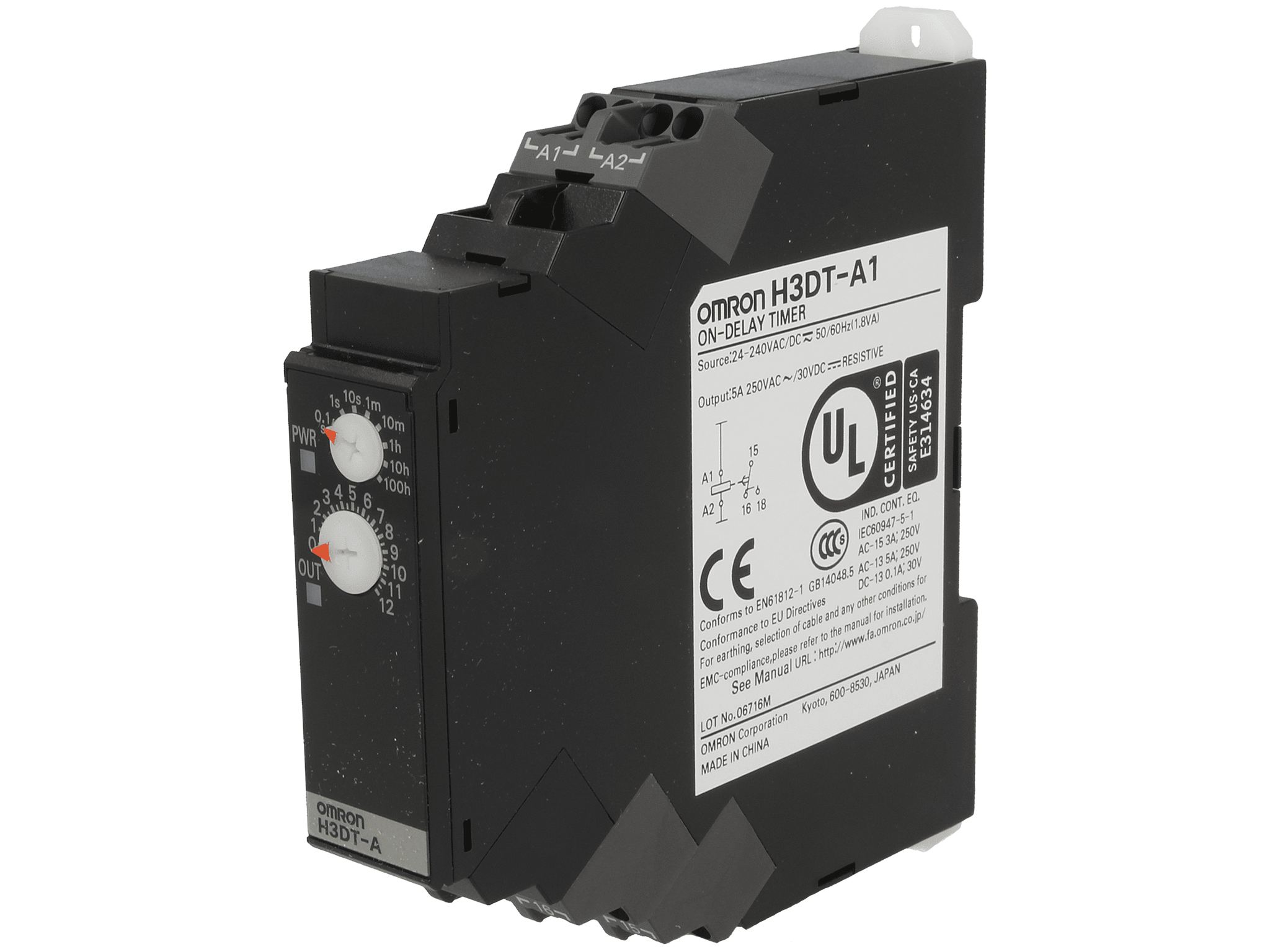

Les boutons de réglage sont situés sur le panneau avant des relais temporisés.
Les relais temporisés sont utilisés dans divers systèmes d'automatisation, pilotant des étapes entières de processus ou des machines individuelles. Omron propose des modèles variés, incluant également des programmateurs numériques complexes pouvant reproduire des séquences élaborées de signaux à intervalles précis. Les modèles de la série H3DT offrent des fonctionnalités plus basiques. Ils comptent dans une plage de 0,1 s à 1200 h et peuvent commander des circuits sous 250 V AC et des courants jusqu’à 5 A. Leurs sorties sont constituées de relais configurés en SPDT ou DPDT. Selon le modèle, l’alimentation peut être de 24 à 240 V AC/DC. Ces relais proposent différents modes de fonctionnement : cumulatif, retardé à la mise en marche/arrêt (y compris par rapport à un signal externe), fonctionnement cyclique avec intervalles réglables.
Relais de surveillance
Un autre segment important de relais concerne les éléments de supervision, fondamentaux pour la protection des machines et des installations entières face à des facteurs non couverts par les protections classiques contre les surintensités ou courants de défaut.

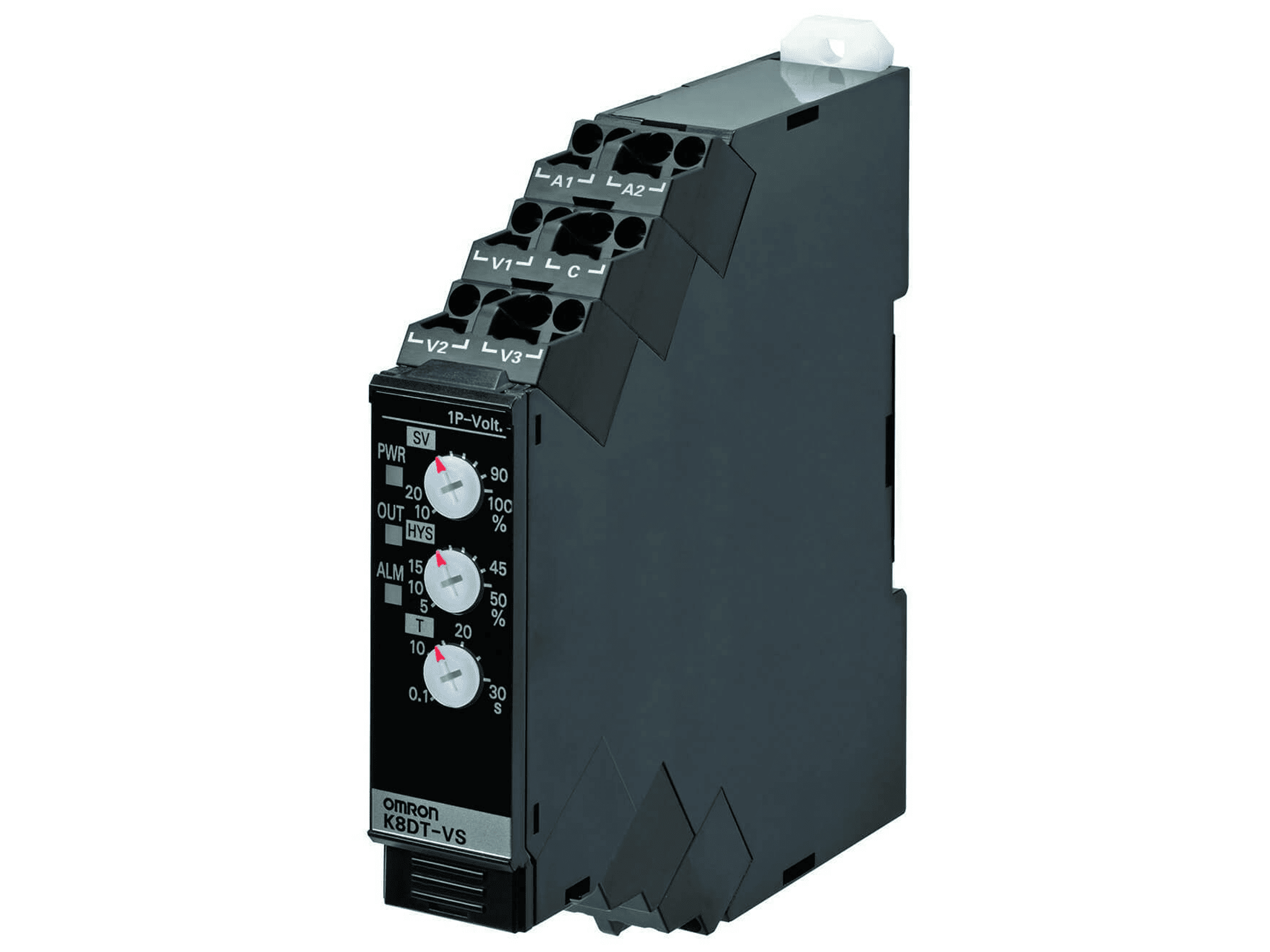

Relais de surveillance de tension K8DT-VS
Les relais de surveillance de tension détectent les paramètres d'alimentation incorrects qui pourraient entraîner des pannes des équipements. Ils surveillent autant les chutes que les hausses de tension dans les circuits AC ou DC. L’installateur règle l’hystérésis et le temps de réponse (délai maximum 30 s) via des potentiomètres. Les paramètres contrôlés varient de 1 V à 600 V selon le modèle. Le module mesure 90 x 90 mm avec une largeur de 17,5 mm. Comme beaucoup de produits présentés ici, les relais de la série K8DT-VS sont dotés d'une certification UL.
Plage réglable surveillée pour les tensions AC ou DC.
Relais de surveillance de tension
Relais de surveillance de température K8DT-TH

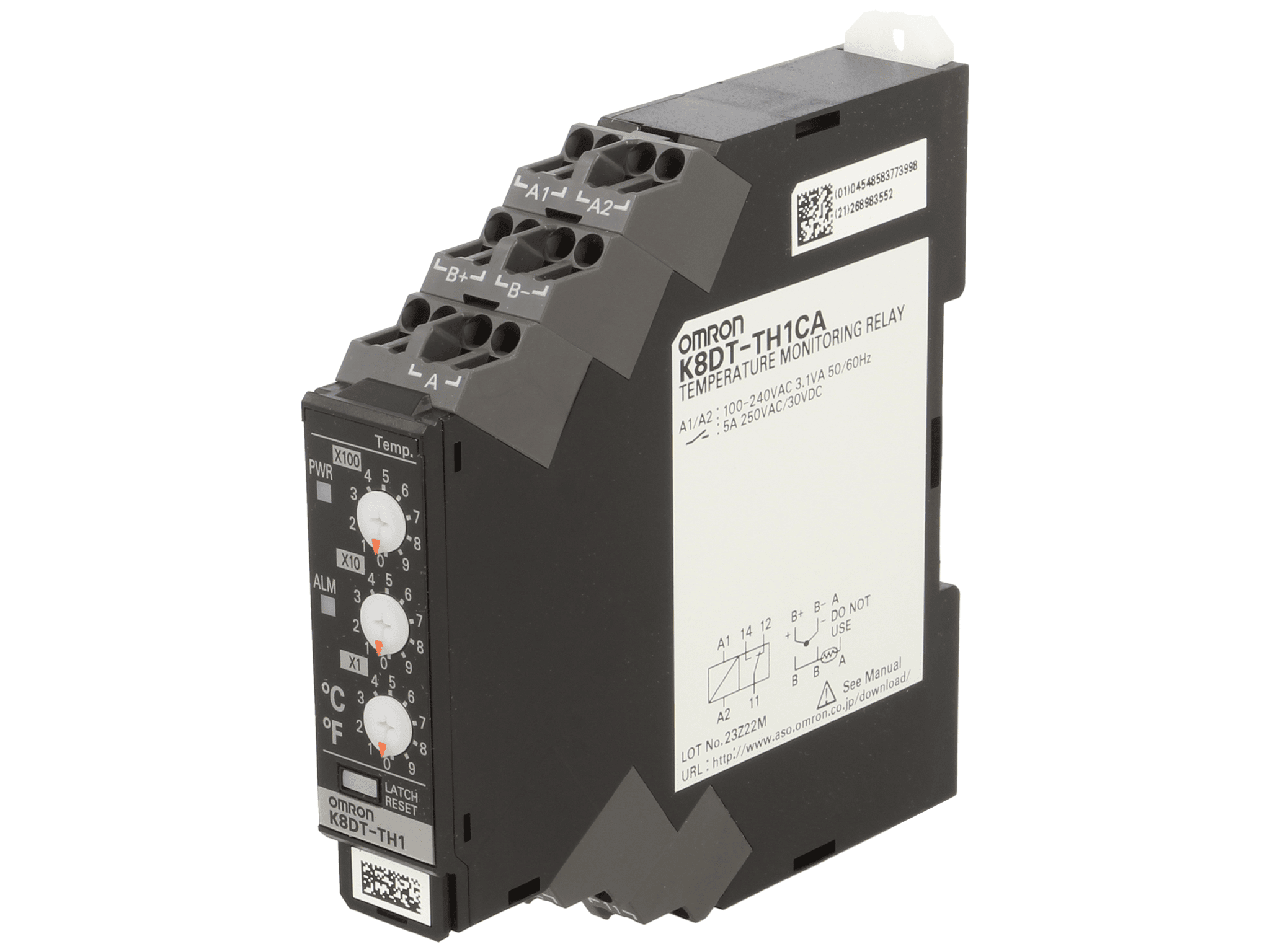

Les sondes thermiques externes se connectent aux ports situés en façade.
Les relais de surveillance de température sont conçus principalement pour des systèmes utilisant des résistances chauffantes, donc dans de nombreux types de processus industriels. Le réglage est intuitif, avec des plages disponibles pour les installateurs de 0 à 999 °C ou 0 à 1800 °C. Les modules sont compatibles avec les capteurs Pt100, Pt1000 ainsi que les thermocouples de types B/E/J/K/PLII/R/S/T. Des versions avec sortie transistor ou relais (SPDT) sont disponibles.
Relais de surveillance de température
Relais de détection de fuite de liquide
Dans les zones sujettes à des fuites d’eau ou de produits chimiques, les relais de surveillance capables de détecter les fuites ou la présence de liquides, même à faible conductivité, jouent un rôle critique. Les modèles de la série K7L peuvent fonctionner avec des capteurs distants jusqu’à 400 m. Ils nécessitent une tension d’alimentation de 10 à 30 V DC. La sortie transistor peut être en configuration NPN, PNP ou double PNP/NPN. Une fonction supplémentaire permet de déceler le débranchement du capteur. Le réglage s’effectue via un seul bouton, ajustant la valeur seuil de résistance.

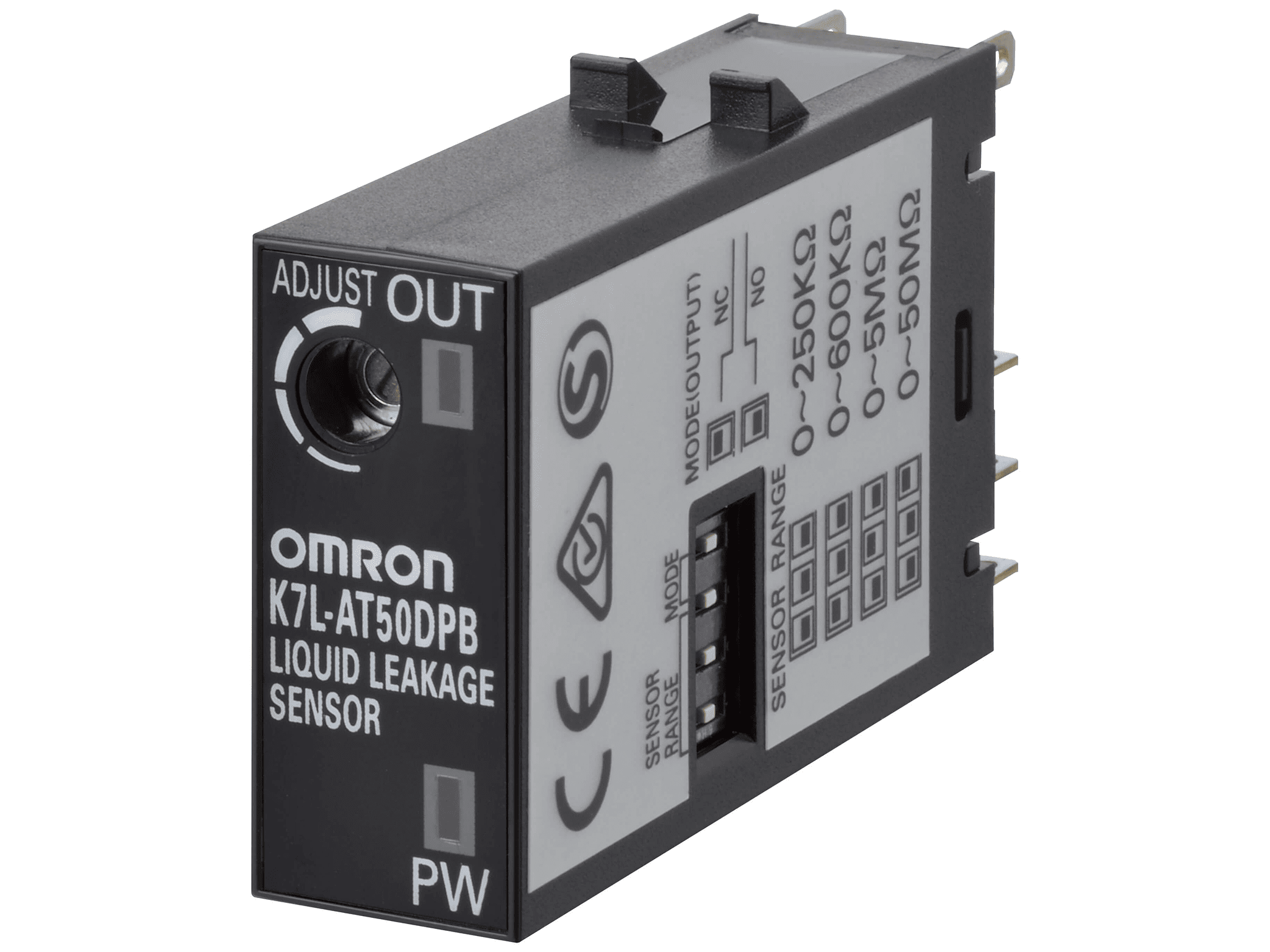

Deux voyants LED indiquent le bon fonctionnement du capteur et l’activation du relais.
Relais de surveillance de fuite liquide
Disjoncteurs moteurs J7MC

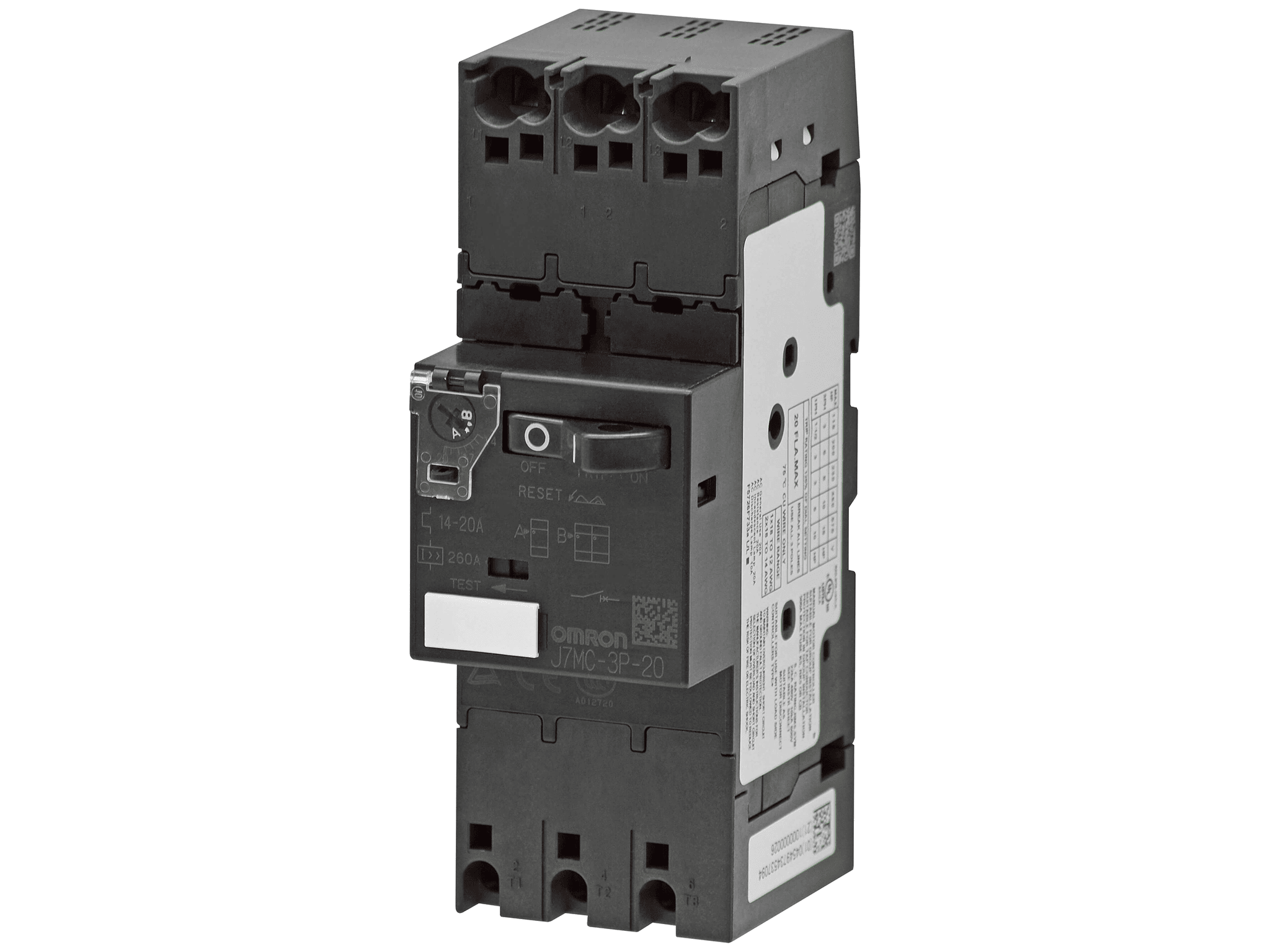

L'interrupteur du déclencheur peut être à bascule ou rotatif.
Les disjoncteurs moteurs de la série J7MC protègent les circuits d'alimentation des moteurs jusqu’à 11 kW (selon la version), monophasés ou triphasés. La plage de réglage du déclencheur de surintensité va de 0,1-0,16 A à 14-20 A, couvrant ainsi la plupart des besoins typiques dans les installations d'automatisation industrielle. Les boutons de réglage sont protégés par des couvercles pour éviter des modifications accidentelles des réglages. Les modules peuvent également être utilisés comme simples interrupteurs marche/arrêt pour moteurs, par exemple pour immobiliser les machines durant la maintenance.
Régulateurs et compteurs
L'offre d’Omron comprend également des composants de commande plus complexes tels que les régulateurs et compteurs. Ces éléments de contrôle essentiels ont aussi été miniaturisés selon la philosophie Value Design.

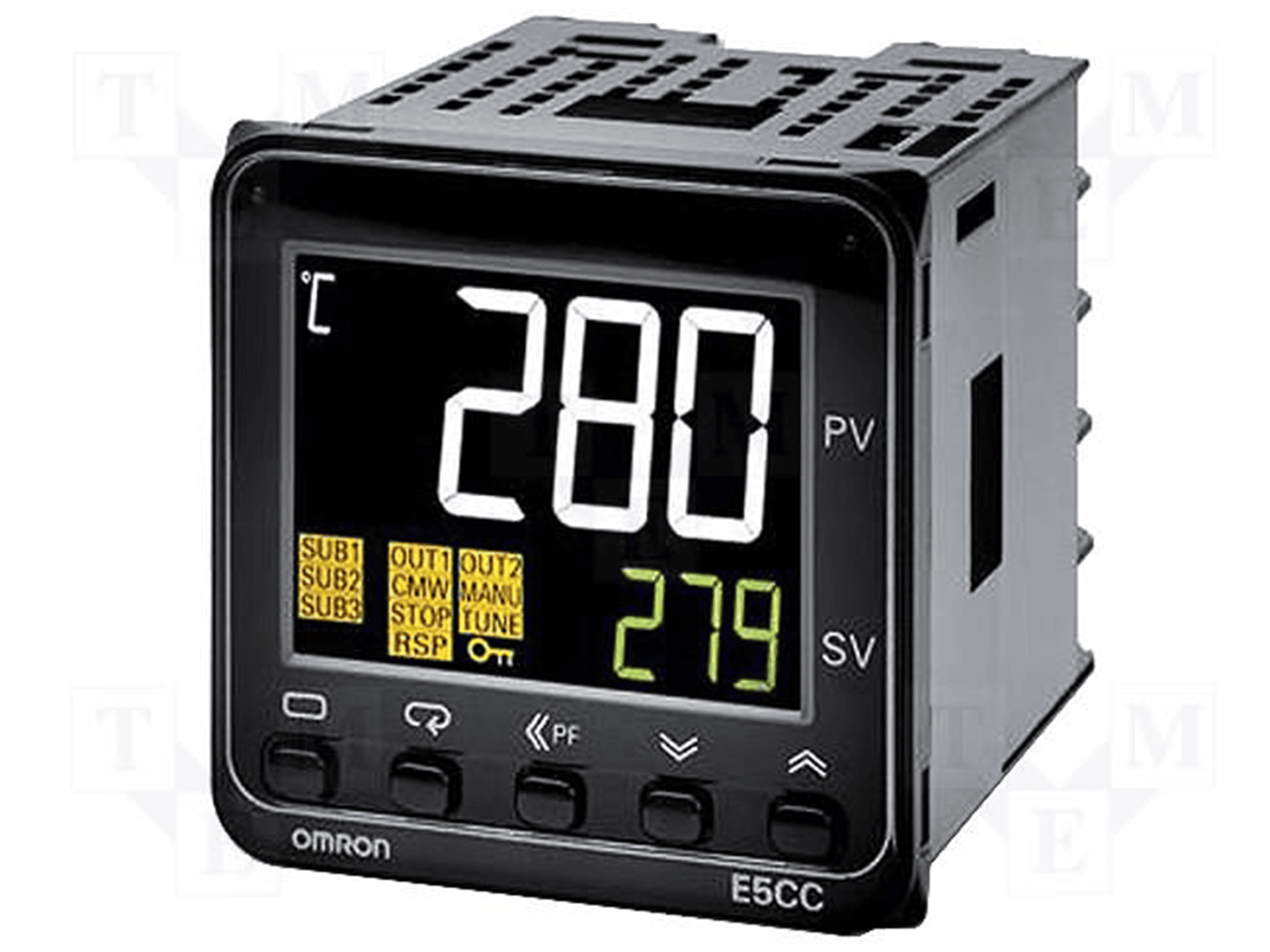

Régulateurs de température série E5CC
Contrairement aux relais de surveillance, les régulateurs de température offrent une fonction avancée. Leur avantage le plus visible est la grande et claire affiche LCD qui indique la valeur réglée ainsi que la température mesurée. Elle sert aussi à vérifier rapidement les options sélectionnées : type de capteur, sensibilité, configuration des sorties. Le réglage s’effectue via un clavier intégré ou par connexion à un ordinateur équipé du logiciel CX-Termo (câble USB). Les modèles E5CC fonctionnent sous une tension d’alimentation de 24 V AC/DC ou 100-230 V AC, disposent de sorties relais et analogiques (courant) pour la surveillance à distance des conditions thermiques. Ils offrent un haut degré de protection à savoir IP66 en façade. Ces produits peuvent contrôler aussi bien des installations de chauffage que de refroidissement.
L’afficheur et les boutons de contrôle sont en façade.
Compteurs série H7CC

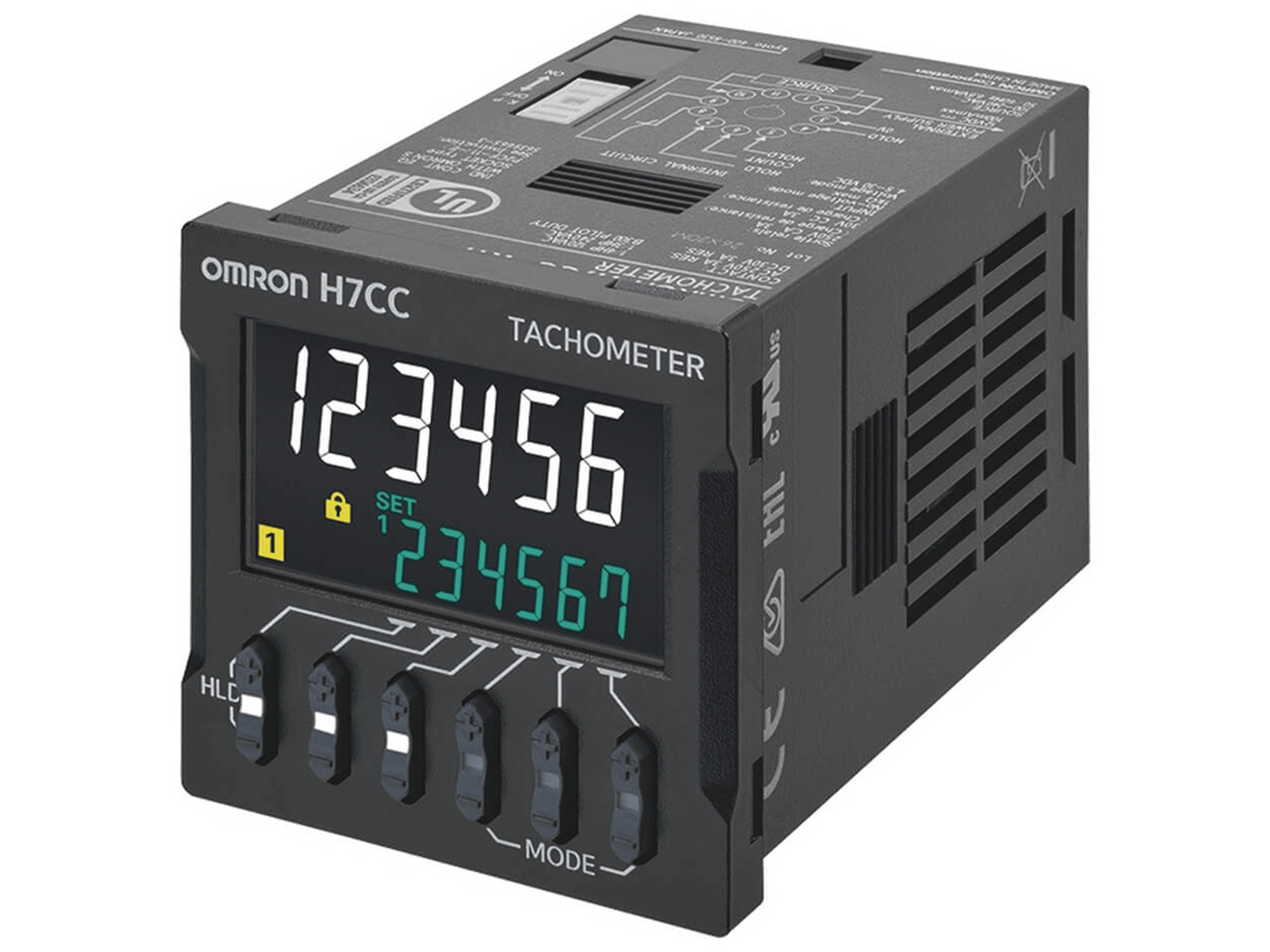

Les compteurs H7CC sont adaptés à une installation sur panneau (mais pas uniquement).
La nouvelle génération de compteurs Omron facilite la programmation, la maintenance et simplifie le travail tant pour les utilisateurs que les installateurs. L’interface intuitive est basée sur un clavier et un grand écran LCD rétroéclairé. Les modules peuvent fonctionner en mode incrémental/décremental, avec une valeur fixe, ainsi qu’en mode tachymètre. Les connexions se font via des bornes à vis ou un connecteur industriel rond. Tous les modèles offrent des entrées contacts, NPN et PNP, ce qui rend ces produits polyvalents. La plage de comptage va jusqu’à un million d’impulsions (-999999 à 999999). Les plages d’alimentation sont également larges (12-48 V DC, 100-240 V AC). Les compteurs H7CC sont conçus pour un montage sur rail DIN (TH35) ou socle, avec aussi une possibilité de montage en façade.
Alimentations sur rail DIN
Les alimentations de la série S8VK se déclinent en plusieurs sous-catégories. Elles sont conçues pour alimenter les systèmes de commande industriels les plus modernes, notamment ceux intégrant l'IoT et les technologies Ethernet, Modbus, protocole TCP. Ces unités peuvent aussi être commandées à distance, via le réseau, tout en proposant une vérification locale du statut – le panneau intègre des voyants LED et, dans les modèles S8VK-X..., un afficheur. Elles fournissent des tensions de 5 V, 12 V, 24 V ou 48 V DC avec une puissance allant jusqu’à 480 W (la fonction boost permet d’atteindre temporairement 150 % de puissance pour supporter les courants de démarrage). Réalisées en technologie à découpage, elles atteignent une efficacité pouvant dépasser 93 %.

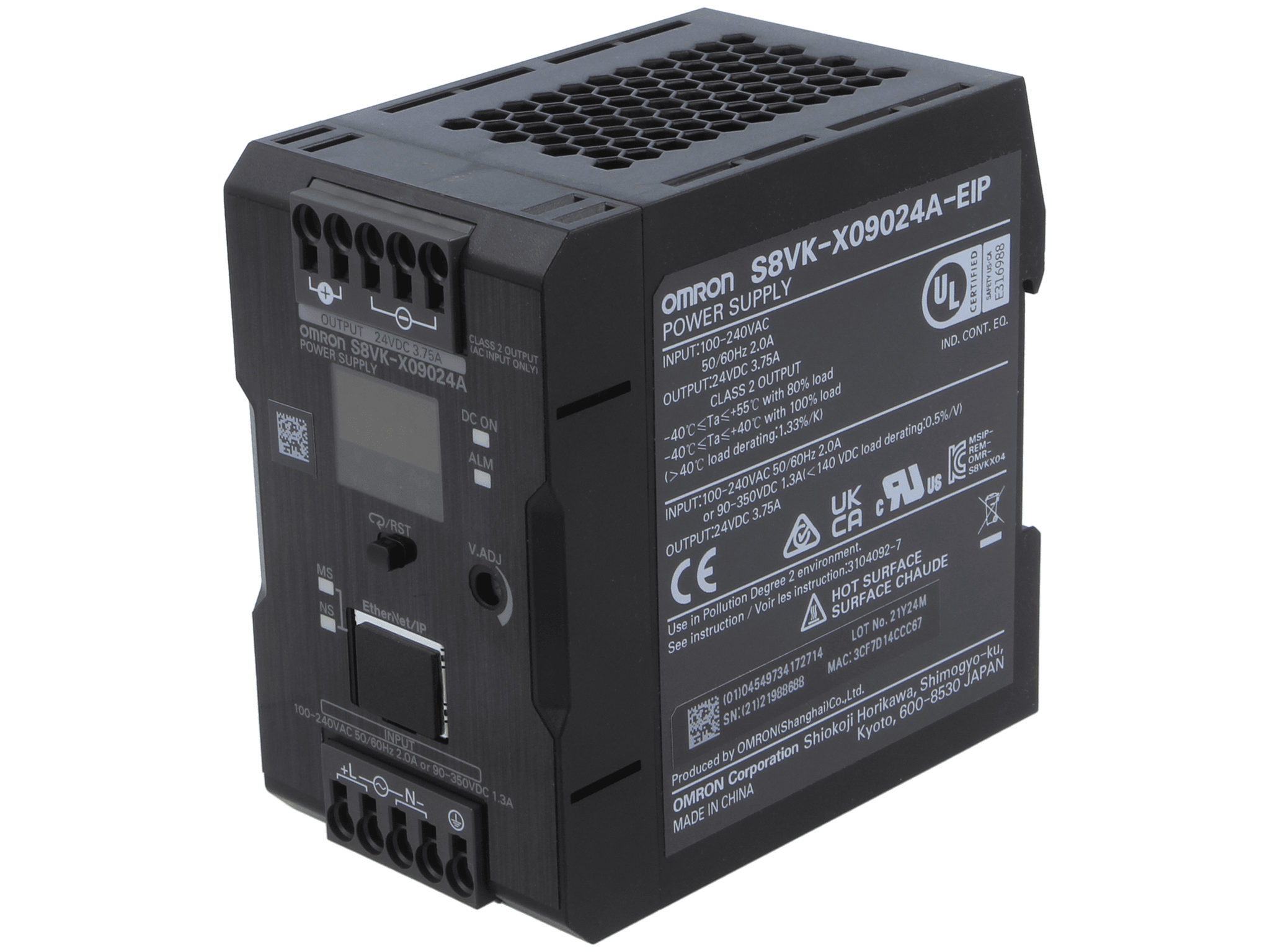

Le boîtier perforé permet une forte puissance dans un module compact.
Interrupteurs de tableau série A22N
Pour conclure, soulignons la large gamme d’interrupteurs de panneau de la famille A22N. L’offre compte plusieurs milliers d’éléments pour montage en panneau, avec des conceptions, couleurs et usages divers. Ces composants s’installent dans un orifice de 22,3 mm. Ils sont proposés en versions mono-stables, bistables et 3 positions, avec différentes configurations de contacts. L’offre comprend des modèles avec éclairage LED et des touches de formes variées. La majorité bénéficie d’un indice de protection IP66, garantissant une protection totale contre la poussière et une forte résistance à l’eau.
Il faut noter que les interrupteurs série A22N sont conçus modulairement, avec des contacts interchangeables, permettant d’adapter l’élément aux exigences spécifiques de l’application. Les inserts de contacts sont également disponibles chez TME.
Omron a prévu non seulement un large choix de couleurs (blanc, noir, rouge, bleu, orange, jaune), mais aussi de types. Outre les interrupteurs classiques à bouton-poussoir, la gamme inclut des versions rotatives, dont certaines verrouillables à clé, ce qui permet de couper l’alimentation des machines et circuits de manière contrôlée, notamment pour empêcher l’alimentation durant les opérations de maintenance.
Il est important de noter qu’une sous-catégorie importante des interrupteurs Omron est constituée par les éléments de sécurité. Ils sont utilisés pour l’ouverture/fermeture manuelle immédiate des circuits en cas d’urgence ou d’alarme. Ils commandent souvent non seulement la ligne d’alimentation principale, mais servent aussi à déclencher une alarme ou une signalisation lumineuse. Pour renforcer la sécurité, nombre de ces interrupteurs exigent une opération supplémentaire pour leur déverrouillage, comme par exemple un cran de rotation de la molette.
