Serie de transformadores CCG de TDK-Lambda
Serie de transformadores CCG de TDK-LambdaFecha de publicación: 26-06-2023 🕒 4 lectura min
Los convertidores DC/DC son el corazón de casi todos los dispositivos electrónicos. Y casi siempre se requiere que sean compactos y eficientes. Mientras tanto, también son los elementos más vulnerables a fallas... ¿Cómo se ven los productos de la oferta TDK-Lambda en este contexto?
La marca TDK-Lambda se estableció a partir de la fusión de dos conocidas empresas japonesas especializadas en la producción de componentes electrónicos y electrotécnicos. Hoy opera en mercados de todo el mundo. Se especializa en varios sistemas de conversión de voltaje y componentes similares para la construcción/producción de fuentes de alimentación, estabilizadores, etc. El proveedor produce soluciones que se pueden utilizar con éxito en una amplia gama de aplicaciones: desde máquinas industriales y controladores hasta baterías pequeñas -Dispositivos portátiles alimentados. A continuación, presentamos una de las series TDK-Lambda más reconocibles: Convertidores DC/DC con firma CCG. En rigor: esta familia de productos se compone de varias series, de diferentes tamaños y potencias, pero de similares características. Lo invitamos a familiarizarse con las especificaciones detalladas de este surtido.
En este artículo respondemos a las preguntas:
- ¿Qué serie de convertidores DC/DC pertenecen a la familia CCG?
- ¿Con qué voltajes pueden trabajar los elementos presentados?
- ¿Cómo evitan fallas los convertidores TDK-lambda?
- ¿Cómo leer las firmas de productos TDK-Lambda?
- ¿A qué áreas de la electrónica están destinados los componentes CCG?
Características de los convertidores CCG y división en serie
Los convertidores DC/DC de la serie CCG están diseñados como dispositivos universales y en miniatura. Sus dos rasgos característicos son cuerpo cerrado y compacto y una amplia gama de voltajes de entrada. En general, los elementos soportan voltajes de entrada en el rango de 4.5V a 76V DC. Los elementos están diseñados para ensamblaje de orificio pasante (THT). Se caracterizan por una alta densidad de potencia, es decir, una relación potencia/volumen. La siguiente tabla resume los parámetros básicos para todas las series de la familia CCG.
También se debe mencionar aquí que recientemente tuvimos la oportunidad de presentar los últimos productos TDK-Lambda en nuestra oferta, y estos fueron elementos de las series CCG6 y CCG10. Puede encontrar información detallada sobre estos productos en el artículo dedicado.

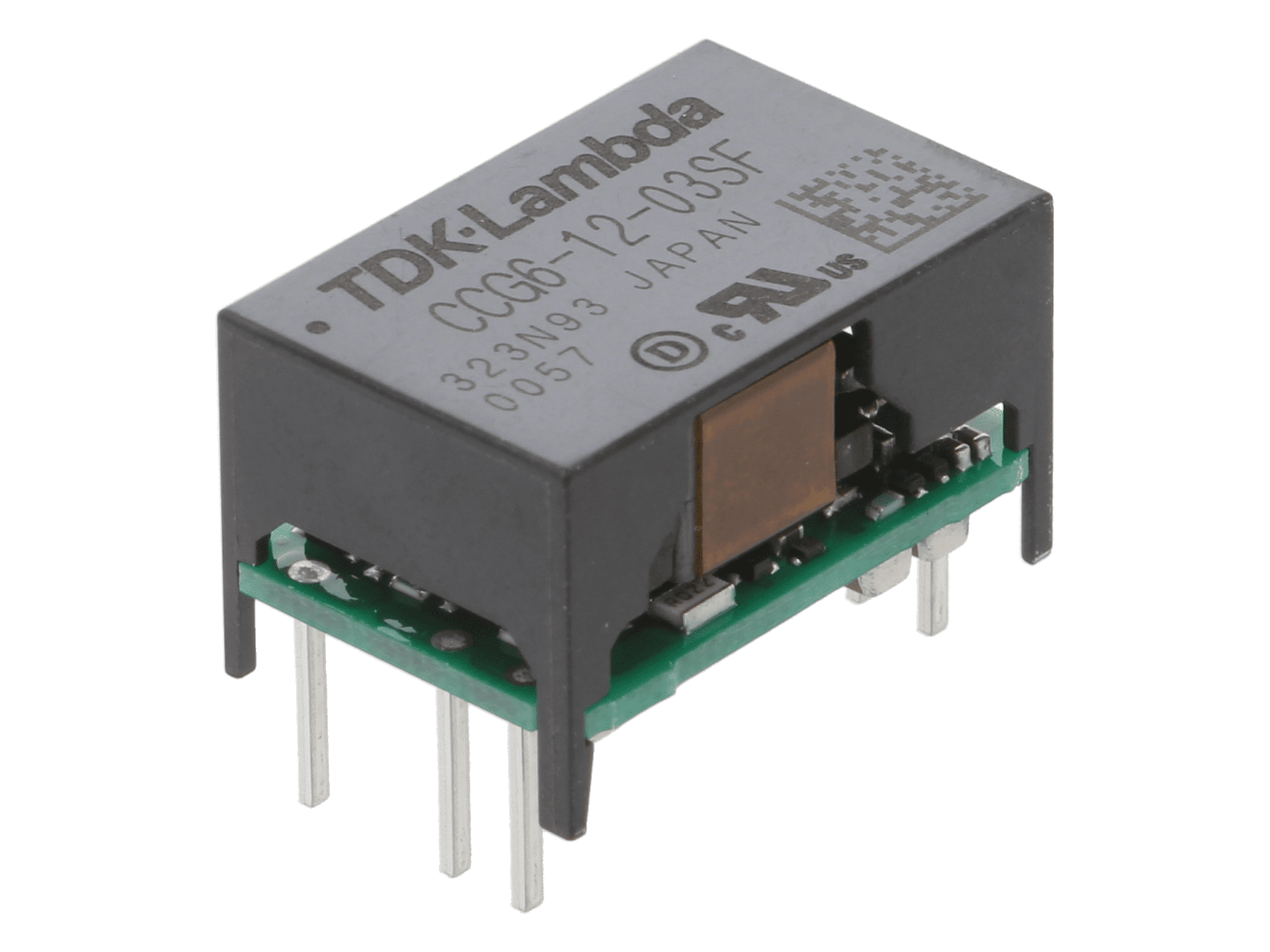

El corpus proporciona protección mecánica y electromagnética a los componentes.
| Serie | Potencia | Corriente de salida | Dimensiones |
|---|---|---|---|
| CCG1R5 | 1,5W | 50…400mA | 15,7x10,4x11,5mm |
| CCG3 | 3W | 50…800mA | 15,7x10,4x11,5mm |
| CCG6 | 6W | 0,2…1,6A | 19x12,4x11,5mm |
| CCG10 | 10W | 0,34…2,6A | 19x12,4x11,5mm |
| CCG15 | 13,2…30W | 0,5…7A | 25,4x9,9x25,4mm |
Voltajes de salida
La salida principal de los convertidores suministra el voltaje de 3,3V, 5V, 12V o 15V DC (dependiendo del modelo). La corriente máxima disponible de esta salida dependerá, por supuesto, de la potencia del producto específico, pero puede alcanzar incluso 7A. Cubrirá las necesidades de muchos dispositivos eléctricos, incluidos cargadores de batería, sistemas complejos de microprocesadores, controladores de motor y servos (incluida la carga que impulsa estos componentes). Las versiones seleccionadas de los convertidores CCG tienen una salida adicional y proporcionan voltaje simétrico, que en la segunda salida alcanza el valor de -12V o -15V DC y suministra corrientes de 50mA a 1.25A. Esto permite que los productos TDK-Lambda se utilicen en circuitos amplificadores, procesamiento de señales analógicas y digitales, generación de formas de onda y otras aplicaciones similares. En este punto, también vale la pena señalar que el voltaje de salida principal se puede regular usando un pin dedicado. El rango de sintonización varía, pero generalmente es de ±5% a ±10% del valor nominal.
Protecciones incorporadas
Todos los modelos de la serie CCG están equipados con protección contra sobrecorriente, es decir OCP (Over Current Protection). Esto significa que cuando la corriente que fluye en la salida excede el valor nominal, se cortará la fuente de alimentación. Los modelos seleccionados también tienen protección de sobrecarga OPP (Over Power Protection). Si se utilizan componentes con la tolerancia adecuada en el dispositivo, este tipo de protección puede evitar efectivamente tanto el daño al convertidor como a los componentes conectados a él.
Lectura de firma
Aunque cada artículo de la serie CCG ha sido parametrizado detalladamente en nuestro catálogo (por lo que el surtido puede filtrarse por cualquier parámetro), cabe señalar que las características de cada convertidor han sido facilitadas por TDK-Lambda en su firma. Tome el CCG10-12-05SF como ejemplo.
| Serie | Potencia | Voltaje IN | Voltaje OUT | Número de salidas | Montaje |
|---|---|---|---|---|---|
| CCG | 10 | 12 | 05 | S | F |
Como puede ver, esta cadena de caracteres contiene no solo el nombre del producto, su potencia, información sobre el voltaje de salida. También puede leer el rango de entrada: 12 = 4,5…18V, 24 = 9…36V, 15 = 18…76V. La letra que especifica el número de salidas puede ser uno de dos caracteres: S (simple) o D (doble). Montaje "F" designa pines THT, mientras que "R" denota componentes de tipo SMD (no incluidos en este artículo).
Aplicaciones típicas
Además de las áreas de aplicación ya mencionadas, se debe enfatizar que la alta inmunidad, la alta potencia y el rango de voltajes de salida permiten que los convertidores CCG se utilicen en varias áreas exigentes de producción electrónica. Serán, por ejemplo, elementos de infraestructura de telecomunicaciones, radiocomunicaciones y aparatos de medida. Además, debido a que los convertidores se caracterizan por alta tensión de aislamiento (1500 V DC) y amplia tolerancia térmica (para la mayoría de -40 °C a 100 °C) , también se pueden utilizar con éxito en máquinas y controladores industriales.
