O que é um manómetro e para que é utilizado?
O que é um manómetro e para que é utilizado?Data de publicação: 05-07-2024 Data de atualização: 10-04-2026 🕒 5 min de leitura

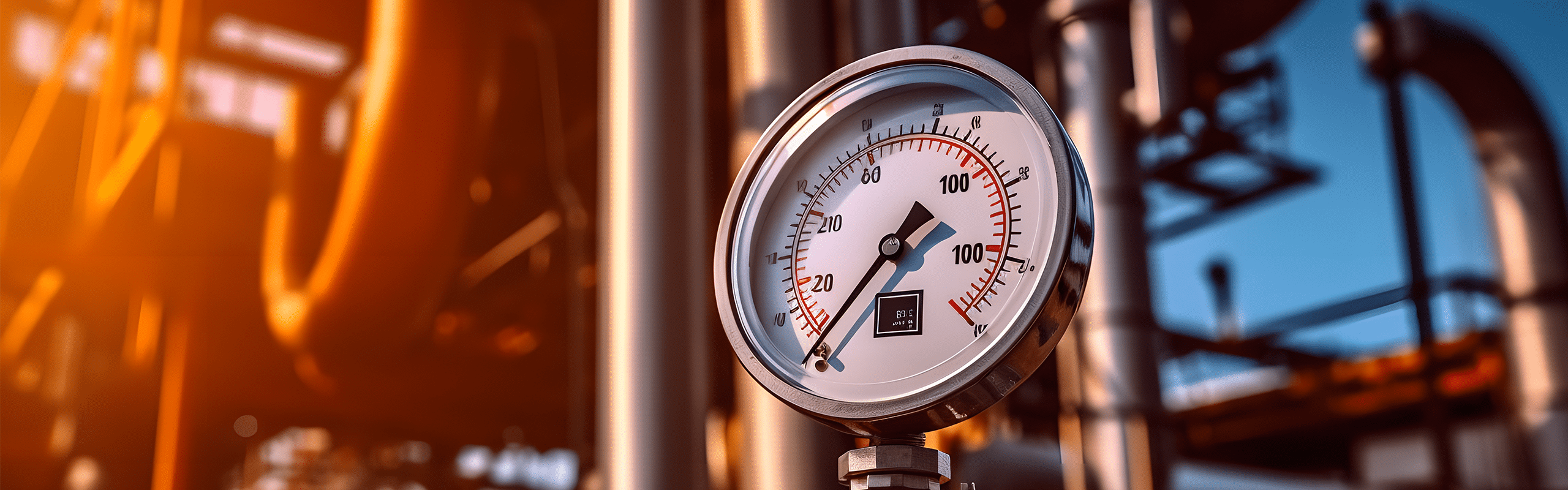

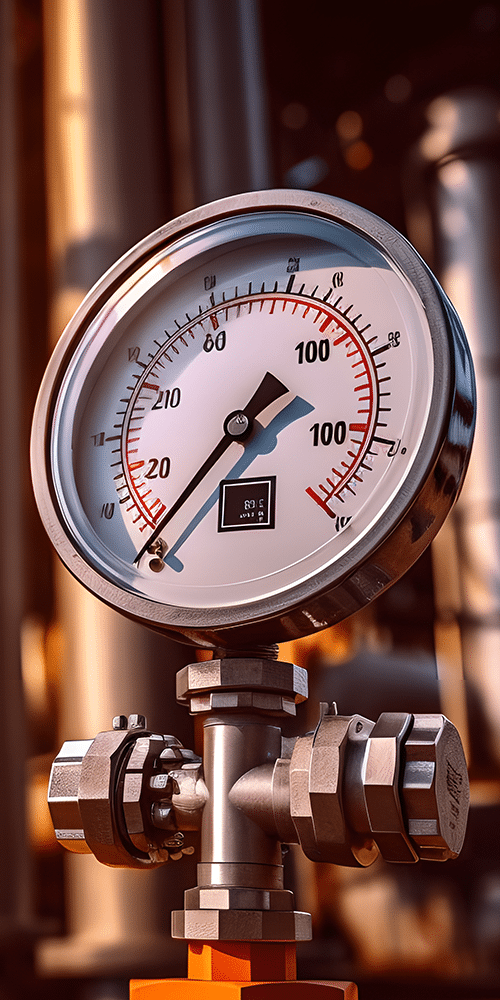

Um manómetro é um instrumento de medição utilizado para medir a pressão em gases ou líquidos. É constituído por um tubo ou cano ligado à substância em que se pretende medir a pressão e por um elemento indicador que indica o valor da pressão.
Os manómetros são de vários tipos (pressão, diferencial, vácuo, etc.). A sua utilização depende da situação específica de medição e do tipo de substância em que a pressão é medida. Neste artigo, apresentaremos as diferenças entre eles, indicaremos as suas aplicações e descreveremos como utilizar estes dispositivos de medição.
- Tipos de manómetros
- Construção dos manómetros
- Tipos de pressão indicada
- Diferença entre manómetro e barómetro
- Uso dos manómetros
- Como medir com um manómetro
Que tipos de manómetros existem?
Existem vários tipos de manómetros, cada um concebido para medir a pressão em diferentes condições e aplicações. Alguns dos principais tipos de manómetros são apresentados em seguida:
Manómetros de pressão: medem a pressão absoluta em relação à pressão atmosférica. São amplamente utilizados na indústria, incluindo o controlo da pressão em sistemas hidráulicos e pneumáticos.
Manómetros de pressão diferencial: São utilizados para medir a diferença de pressão entre dois pontos. São utilizados em aplicações em que a diferença de pressão entre zonas diferentes é importante, por exemplo, em sistemas de ventilação, filtros de ar, etc.
Manómetros de vácuo: São concebidos para medir pressões abaixo da pressão atmosférica. Trata-se, por exemplo, da pressão de vácuo em instalações industriais e laboratoriais.
Manómetros de pressão absoluta: medem a pressão absoluta, não a pressão diferencial, e é importante evitar desvios devidos a flutuações da pressão atmosférica.
Manómetros de pressão-temperatura: permitem a medição simultânea da pressão e da temperatura. São utilizados para controlar processos em que tanto a pressão como a temperatura são importantes.
Manómetros eletrónicos: em vez dos ponteiros tradicionais, os medidores digitais têm um ecrã digital. Os manómetros digitais são mais precisos e podem oferecer funções adicionais, como o registo de dados ou a comunicação com sistemas de monitorização.
A escolha do tipo adequado de manómetro depende da especificidade de uma dada tarefa de medição e das condições ambientais em que será utilizado.
Construção de um manómetro e princípio de funcionamento de um manómetro.
Os manómetros podem também ser divididos de acordo com a sua construção e mecanismo de medição. De seguida, apresentam-se vários tipos de manómetros de acordo com a sua construção:
Manómetros de tubo Bourdon (também designados por manómetros de mola): são medidores de pressão de uso corrente. São constituídos por um tubo Bourdon de metal fino enrolado em forma de espiral. À medida que a pressão aumenta, o tubo expande-se e faz com que o ponteiro se desloque na escala. São relativamente baratos, de conceção simples e estão disponíveis numa variedade de gamas de medição.
Manómetros de cápsula (de diafragma): utilize um diafragma metálico em vez de um tubo Bourdon. A pressão faz com que o diafragma se deforme, resultando no movimento do ponteiro. Estes manómetros são utilizados em casos em que é necessário evitar potenciais problemas associados ao tubo Bourdon, tais como vibração ou corrosão.
Manómetros de membrana ou manómetros de diafragma: neste caso, a pressão medida atua sobre uma membrana flexível, que transmite o movimento ao ponteiro. Os manómetros de membrana são utilizados quando é necessária proteção contra o ambiente externo, bem como em aplicações onde é necessária uma elevada precisão.
Manómetros helicoidais: em vez de um tubo Bourdon retangular, os manómetros helicoidais utilizam uma forma espiralada. Isto torna-os mais resistentes à vibração e dá-lhes maior durabilidade em comparação com os manómetros de tubo Bourdon tradicionais.
Manómetros de microtubos: são utilizados nos casos em que é necessária uma precisão muito elevada na medição de pequenos valores de pressão. Este tipo de manómetros utiliza tubos Bourdon muito finos, o que permite medir com precisão pequenas variações de pressão.
Manómetros de pressão-temperatura com dois tubos Bourdon: utilize dois tubos Bourdon para medir a pressão e a temperatura em simultâneo.
Manómetro seco é um tipo de manómetro concebido de forma a que a parte interna de medição esteja separada do ambiente externo, o que elimina o contacto direto entre o meio de medição e o mecanismo interno. O nome "seco" vem do facto de não haver líquido no interior do manómetro.
Manómetros de glicerina são um tipo de manómetros em que o meio de transmissão da pressão é a glicerina. Estes manómetros são frequentemente utilizados em várias aplicações, tais como nas indústrias química, alimentar, farmacêutica e laboratorial. Neste tipo de manómetro, a glicerina está contida num tubo fino e flexível. Quando a pressão aumenta, o tubo deforma-se, o que faz com que o ponteiro se desloque na escala. Neste tipo de manómetro, a glicerina destina-se a abrandar o movimento do ponteiro, o que reduz as vibrações e oscilações, permitindo uma leitura confortável e precisa do ponteiro deste tipo de aparelho.
Manómetro de fole é um tipo de manómetro cujo mecanismo de medição é colocado numa caixa ou tampa especial que assegura a proteção e a estabilidade da medição. O fole ou a caixa protege o mecanismo de medição contra danos mecânicos, choques, poeiras, humidade e outros fatores externos que possam afetar a medição da pressão.
A escolha de um determinado tipo de manómetro depende das condições de funcionamento e da amplitude de medição.
Tipos de pressão indicada
No presente texto já foram referidos termos para os vários tipos de pressão. Os diferentes modelos de manómetros podem ser divididos de acordo com a pressão que indicam: pressão absoluta é a pressão medida em relação ao vácuo total significa a pressão atmosférica adicionada à pressão efetiva. O valor da pressão absoluta é sempre positivo. Os manómetros que medem a pressão absoluta são utilizados em processos que requerem precisão e em que mesmo pequenas flutuações podem afetar o seu progresso. A pressão relativa, por sua vez, é a diferença entre a pressão medida e a pressão atmosférica. Se a pressão medida for superior à pressão atmosférica, trata-se de uma sobrepressão. Se for menor, estamos perante uma pressão negativa. Este tipo de medição é utilizado, por exemplo, para verificar a pressão dos pneus dos automóveis. Também distinguimos a pressão diferencial. Esta é a diferença de pressão entre dois pontos do sistema. São medidas em relação à pressão atmosférica ou a outro ponto de referência. Os manómetros que medem a pressão diferencial são frequentemente utilizados em sistemas de ventilação.
Qual é a diferença entre um manómetro e um barómetro?
Os manómetros e barómetros são dois instrumentos de medição diferentes utilizados para medir diferentes tipos de pressão atmosférica. Eis as principais diferenças entre um manómetro e um barómetro:
Tipo de pressão medida:
O manómetro é utilizado para medir a pressão em sistemas fechados, por exemplo, em tubagens, reservatórios, instalações hidráulicas e pneumáticas. A pressão é geralmente medida com um manómetro em relação a um ponto de referência. A pressão de referência é normalmente a pressão atmosférica ou outra.Um barómetro é um dispositivo para medir a pressão atmosférica em espaços abertos. As medições da pressão atmosférica são efetuadas principalmente à superfície da Terra.
Aplicações:
O manómetro é utilizado em vários domínios, como a indústria, a ciência e a medicina, para medir a pressão em instalações e dispositivos. É utilizado, por exemplo, para testar a estanquicidade do gás.O barómetro é utilizado principalmente em meteorologia para controlar as alterações da pressão atmosférica. Os barómetros são também utilizados na navegação aérea, onde a medição da pressão atmosférica é importante para uma navegação segura.
Unidades de medida:
Manómetro: mede a pressão em unidades como psi (libras por polegada quadrada), pascal, bar, atmosfera, etc.Barómetro: mede a pressão atmosférica geralmente em hectopascal (hPa), torr ou milímetros de mercúrio (mmHg).
Em suma, um manómetro é utilizado para medir a pressão em sistemas fechados, enquanto um barómetro é utilizado para medir a pressão atmosférica em espaços abertos. Ambos os instrumentos têm aplicações e conceções diferentes, adaptadas à sua finalidade específica de medição.
Uso dos manómetros
Os manómetros são utilizados em várias áreas da vida, na indústria, na medicina e em muitos outros domínios.
As aplicações industriais incluem a monitorização da pressão em instalações hidráulicas, pneumáticas, de refrigeração ou de aquecimento em sistemas HVAC. Os manómetros são também utilizados em máquinas e equipamentos industriais, como compressores, caldeiras e recipientes sob pressão, para monitorizar e controlar a pressão. Isto é de grande importância, por exemplo, na indústria alimentar ou farmacêutica.
Os manómetros são também utilizados na indústria automóvel e nos motores dos automóveis para controlar a pressão do óleo, que é crucial para o bom funcionamento do motor. Vale a pena recordar também o já referido controlo da pressão do ar nos pneus.
No domínio médico, os manómetros são utilizados em aparelhos de medição da pressão arterial, mas também em aparelhos respiratórios como os ventiladores: os manómetros ajudam a controlar a pressão do ar fornecido e a medir a pressão do ar. São também um dispositivo importante em muitos trabalhos de laboratório, e não apenas em atividades médicas.
Como medir com um manómetro?
A medição da pressão com um manómetro depende do tipo específico de manómetro e da sua aplicação. Em todos os casos, lembre-se de ligar o dispositivo com precisão, porque mesmo pequenas fugas podem afetar significativamente as leituras (pode ser necessário utilizar vedantes, por exemplo, sob a forma de fita). Para além da instalação, devemos também ter em conta eventuais danos no dispositivo ou na própria instalação. Vale a pena lembrar que, no caso dos manómetros de tubo de Bourdon, é muitas vezes necessário colocar os aparelhos a zero. Isto requer um ajuste (por exemplo, abrindo uma válvula), que ajusta o manómetro à pressão atmosférica atual.
