LED infrarouges dans des boîtiers SMD
LED infrarouges dans des boîtiers SMDDate de publication: 03-08-2021 🕒 5 min de lecture
Dans le catalogue TME, nous avons un large choix de LED émettant de la lumière infrarouge. La tendance à la miniaturisation des appareils, visible sur le marché, oblige les fabricants à rechercher des solutions associant une puissance élevée (environ 1W) à des composants de petite dimension (SMD) montés en surface. Par conséquent, nous présentons aujourd'hui l'une de ces solutions : Les LED IR PK2S sont l'une des plus petites LED de puissance SMD de l'offre de la marque ProLight.
La série PK2S se caractérise par un rapport puissance/taille élevé (position 3,45 mm x 3,47 mm, puissance jusqu'à 1560 mW) – grâce à l'utilisation de technologies brevetées qui utilisent le cuivre pour dissiper la chaleur de la structure vers l'extérieur de l'élément.
Utilisation
Le rayonnement d'une longueur d'onde de 840nm à 960nm (en fonction du modèle), qui est émis par les diodes LED de la série PK2S, est utilisé comme éclairage enregistré par des caméras adaptées à cet effet. Ces appareils permettent l'observation dans l'obscurité (apparente), y compris dans les systèmes de surveillance (CCTV) ou à l'aide de ce que l'on appelle pièges photographiques (sans entretien, déclenchés par des capteurs de mouvement de la caméra). Dans le secteur automotive, les sources infrarouges miniatures peuvent être utilisées comme éclairage non invasif de l'habitacle du véhicule et utilisées dans des systèmes qui reconnaissent les gestes de l'utilisateur (par exemple, contrôle de l'éclairage au moyen d'un mouvement de la main).

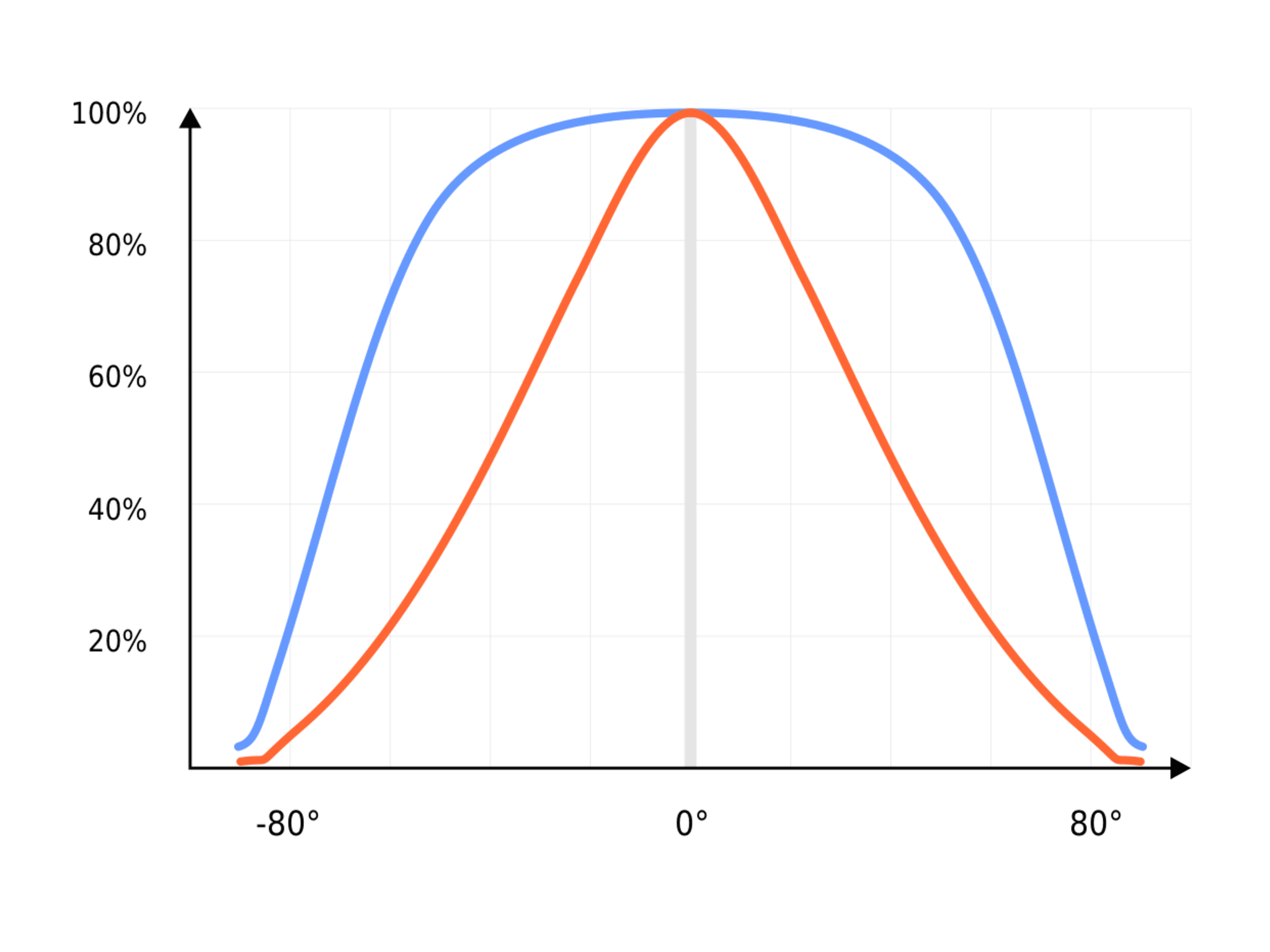

Fig. 1. Répartition de l'intensité du rayonnement LED avec des caractéristiques de 80° et 140°.
Selon l'application, le besoin d'espace éclairé par infrarouge va être différent. Un angle d'émission plutôt étroit est nécessaire pour observer le conducteur à travers l'ICMS (in-cabin monitoring system), tandis que l'éclairage pour la surveillance doit couvrir toute la zone vue par la caméra. C'est pourquoi la série PK2S propose des modèles avec deux angles d'éclairage : 80° et 140°. Le diagramme (Fig. 1) montre l'intensité d'éclairage en fonction de l'écart par rapport à l'axe vertical de l'élément – la ligne rouge pour les LED 80° et la ligne bleue pour les variantes 140°.
Diodes LED IR en version SMD
La petite taille, la puissance élevée et les bonnes performances sont les principaux avantages des diodes de la série PK2S. Pour des raisons de conception, le constructeur recommande le montage sur des lignes SMT automatiques avec soudure par refusion (y compris soudure sans plomb).
| Spécification : | |
|---|---|
| Type de diode: | émetteur IR |
| Boîtier : | 3535 |
| Lentille de la diode: | transparent |
| Dimensions de la base: | 3,45mm x 3,47mm |
| Hauteur*: | 1,9mm ou2,5mm |
* selon le modèle
| Symbole: | Longueur d'onde λd: | Puissance optique: | Angle d'éclairage: | Courant: | Tension: |
| PK2S-2KJE-A | 840-870nm | 350mW | 80° | 350mA | 1,5...2,3V |
| PK2S-2KKE-A | 925-955nm | 625mW | 80° | 1000mA | 1,5...2,4V |
| PK2S-2LJE-A | 840-870nm | 350mW | 140° | 350mA | 1,5...2,3V |
| PK2S-3KJE-A | 840-870nm | 1400mW | 80° | 1000mA | 2,65...3,35V |
| PK2S-3KKE-A | 920-960nm | 500mW | 80° | 350mA | 2,6...3,35V |
| PK2S-3LJE-A | 840-870nm | 1560mW | 140° | 1000mA | 2,85...3,3V |
| PK2S-4KJE-A | 840-870nm | 805mW | 80° | 1000mA | 1,45...2,3V |
| PK2S-4LJE-A | 840-870nm | 960mW | 140° | 1000mA | 1,45...2,3V |
